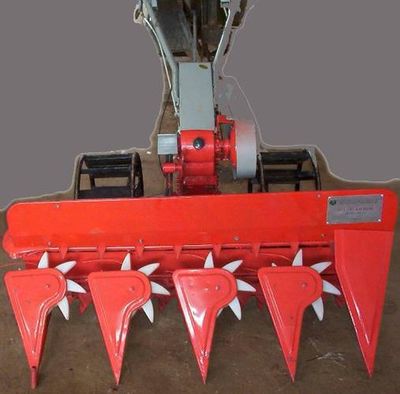

Segadora de arroz
| ||||
Segadora de arroz. Máquina agrícola autopropulsada sobre ruedas, destinada al corte de las plantas de arroz, y con un mecanismo para trasladarlas y descargarlas formando un surco.
Generalidades
Las máquinas combinadas cosechadoras de arroz y otros granos realizan el corte, trilla y limpieza de los granos simultáneamente en un solo pase o en diversas fases. En el proceso de cosecha del arroz también se emplean máquinas segadoras que solamente cortan las plantas, completándose el proceso después de forma manual, o sea, la recogida del material cortado, trilla y limpieza.
En realidad son segadoras que cortan las matas y mediante un mecanismo desplazador las descargan lateralmente, algunas después de formar mazos. Un obrero acciona los mecanismos caminando detrás de la máquina, que se mueve autopropulsada por la acción de su motor.
Una máquina de este tipo puede tener un acho de corte de 1,2 m, trabajar a velocidades de 3,9 km/h y productividad de 0,19 ha/h de tiempo limpio. En una jornada de 8 horas consume cinco litros de gasolina. La altura de corte puede ser de 30 a 50 cm.
Elementos que forman las segadoras de arroz
Chasis o bastidor. Consiste en una estructura metálica muy simple que soporta todos los órganos de trabajo del equipo: motor, sistema de rodaje y sistema de corte.
Motor y mecanismos de operación. El motor suministra la energía, la cual se transmite a la caja de cambio de velocidades y a los demás mecanismos. Una fuente energética típica es un motor de gasolina con una potencia nominal de 5 cv a 2500 min-1 y de enfriamiento por aire.
Sistema de rodaje . El tren de rodaje está constituido por una base a la cual va anclada la caja de velocidades y el eje sobre el que se montan dos ruedas motrices para el desplazamiento.
Transmisiones. Las transmisiones están compuestas por correas, poleas, catalinas, cadenas y ejes, así como ruedas dentadas. La caja de velocidad es mecánica y tiene tres cambios hacia delante y un cambio hacia atrás; dicha caja es accionada por varillas con uniones flexibles fija en cada mancera. La polea del motor envía el movimiento a través de una correa trapezoidal que acciona la caja de velocidades, la que a su vez mueve las ruedas motrices. Mediante piñones y cadenas se da movimiento al aparato de corte y a la cadena empujadora de los tallos. La caja de velocidades tiene tres velocidades hacia delante y una hacia atrás.
Cabezal de corte. El mecanismo de corte esta formado por los siguientes mecanismos y piezas: sable, cuchillas dobles, una fija en cada puntón y otra que hace el par de corte en el sable que es accionado por un eje vertical, además posee un conjunto de estrellas de siete puntas formando una hilera horizontal paralela al sable que está encargada de formar las hileras de plantas cortadas.
Fuentes
- Arcadio Ríos. Máquinas agrícolas, tracción animal e implementos manuales. Instituto de Investigaciones de Ingeniería Agrícola. La Habana, 2011.
- Arcadio Ríos. La ingeniería agrícola del productor cubano (libro en edición). Instituto de Investigaciones de Ingeniería Agrícola. La Habana, 2014.
- Francisco González. Prueba de segadoras de arroz. Estación de Pruebas de Máquinas Agrícolas. IAgric. La Habana, 2004.
