Transmisión de vehículos automotores

Transmisión de vehículos automotores Concepto: Conjunto de elementos que hacen llegar el giro del motor hasta las ruedas motrices.

Transmisión de vehículos automotores El sistema de transmisión es el conjunto de elementos que tiene la misión de hacer llegar el giro del motor hasta las ruedas motrices. Con este sistema también se consigue variar la relación de transmisión entre el cigüeñal y las ruedas

Motor delantero y tracción

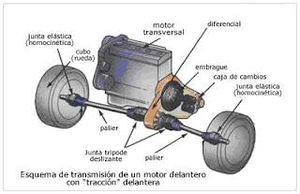

Transmisión de un motor delantero con tracción delantera

Sus ruedas delanteras son motrices y directrices y no posee árbol de transmisión. Este sistema es muy empleado en turismos de pequeña y mediana potencia.

Motor delantero y propulsión

Las ruedas motrices son las traseras, y dispone de árbol de transmisión. Su disposición es algo más compleja, utilizándose en camiones y turismos de grandes potencias.

Transmisión total

Los dos ejes del vehículo son motrices. Los dos puentes o ejes motrices llevan un diferencial cada uno. Con esta transmisión pueden, a voluntad del conductor, enviar el movimiento a los dos puentes o solamente al trasero. Este sistema se monta frecuentemente en vehículos todo terreno y en camiones de grandes tonelajes sobre todo los que se dedican a la construcción y obras públicas.

Elementos del sistema de transmisión

• Embrague: Tiene la misión de acoplar y desacoplar, a voluntad del conductor, el giro del motor de la caja de cambios. Debe transmitir el movimiento de una forma suave y progresiva, sin que se produzcan tirones que puedan producir roturas en algunos elementos del sistema de transmisión.Se encuentra situado entre el volante de inercia (volante motor) y la caja de velocidades.
• Caja de velocidades: es la encargada de aumentar, mantener o disminuir la relación de transmisión entre el cigüeñal y las ruedas, en función de las necesidades, con la finalidad de aprovechar al máximo la potencia del motor.
• Árbol de transmisión: transmite el movimiento de la caja de velocidades al conjunto par cónico-diferencial. Está constituido por una pieza alargada y cilíndrica, que va unida por uno de los extremos al secundario de la caja de cambios, y por el otro al piñón del grupo cónico.
• Mecanismo par-cónico diferencial: mantiene constante la suma de las velocidades que llevan las ruedas motrices antes de tomar la curva. Desmultiplica constantemente las vueltas del árbol de transmisión en las ruedas motrices y convierte el giro longitudinal de éste, en giro transversal en las ruedas.
• Juntas de transmisión: las juntas se utilizan para unir elementos de transmisión y permitir variaciones de longitud y posiciones.
• Semiárboles de transmisión (palieres): son los encargados de transmitir el movimiento del grupo cónico-diferencial hasta las ruedas motrices, cuando el sistema carece de árbol de transmisión.

Enlaces externos

• [1]
• [2]

Fuentes

ARIAS PAZ, MANUEL. Manual de Automóviles. La Habana: Editorial Pueblo y Educación
