Amplificador de audio de 7 a 70 watts

Amplificador de audio de 7 a 70 watts
Información sobre la plantilla
Concepto:Circuito que en la misma placa tiene diferentes potencias de salida

Amplificador de audio de 7 a 70 watts circuito que nos permitirá (con la misma placa y algunos reemplazos de componentes) armar cuatro amplificadores distintos (7, 15, 35 y 70 watts cada uno).

Aplicaciones

Este amplificador posee una impedancia de entrada de entre 25 y 80 Kohms, lo que permite adaptarlo fácilmente a cualquier consola mezcladora. La tensión de alimentación varía entre 40 V (para 7 y 15 watts) y 55 V (para 35 y 70 watts).

Lista de Componentes

Resistencias comunes a todos los Equipos

R4= 4,7 Kohms (Amarillo-Violeta-Rojo)
R5= 180 ohms (Marrón-Gris-Marrón)
R8= 2,7 Kohms (Rojo-Violeta-Rojo)
R9=R17=R18= 100 ohms (Marrón-Negro-Marrón)
R10= 68 ohms (Azul-Gris-Negro)
R11= 2,2 Kohms (Rojo-Rojo-Rojo)
R12= 680 ohms 1W (Azul-Gris-Marrón)
R13= 1,8 Kohms (Marrón-Gris-Rojo)
R14= 68 ohms (Azul-Gris-Negro)
R15= 1 Kohms (Marrón-Negro-Rojo)
R20= 3,9 Kohms (Naranja-Blanco-Rojo)
P1= PRESET 200 ohms

Capacitores comunes a todos los equipos
C7= 10 nF
C8= 1 nF
C10= 47 uF 16 V (Electrolítico)

Potencia 7 Watts 15 Watts 35 Watts 70 Watts
Resistencias
R1 (Kohms) 82 82 330 330
R2 (Kohms) 33 33 150 150
R3 (Kohms) 5,6 5,6 10 10
R6 (Kohms) 22 22 33 33
R7 (Kohms) 39 39 47 47
R16 (ohms) 220 220 68 68
R19 (ohms) 220 220 68 68
R21=R22 (ohms) 0,47 1W 0,27 2W 0,18 2W 0,1 3W
Capacitores
C1 (μF / 63V ) 4,7 4,7 4,7 4,7
C2 (μF / 63V ) 47 47 47 47
C3 (μF / 16V ) 47 47 10 10
C4 (μF / 25V ) 47 47 22 22
C5 (μF / 63V ) 100 100 47 47
C6 (pF / 50V ) 180 180 150 150
C9 (nF / V ) 10 / 50 10 / 50 10 / 200 10 / 200
C11 (μF / 50V ) 1000 2200 2200 2200
Transistores
Q1 BC548 BC548 BC548 BC548
Q2 BC337 BC337 BC548 BC548
Q3 BC548 BC548 BC548 BC548
Q4 BC337 BC337 TIP29A TIP29A
Q5 BC327 BC327 TIP30A TIP30A
Q6 TIP30A TIP32A TIP34A TIP36A
Q7 TIP29A TIP31A TIP33A TIP35A
Q8 BC548 BC548 BC548 BC548
Q9 BC327 BC327 BC327 BC327

Principio de Funcionamiento:

La entrada de este amplificador se conecta a través de C1 con la base del transistor Q1; este actúa como preamplificador de entrada, y está polarizado en clase A con realimentación. El capacitor C2 se utiliza para darle estabilidad a la etapa de entrada.

La salida de Q1 se acopla con Q2 por medio de C4; esta etapa tiene realimentación tanto de corriente alterna (a través de C6 y C7) como de corriente contínua por medio de R7 y R11., las que a su vez polarizan al transistor. En el colector de Q2 se encuentra un generador de tensión y corriente constante compuesto por Q3, R9, R10 y P1, que se utiliza para dar la corriente de reposo a los transistores de salida.

Entre el emisor y el colector de Q3 se encuentran las bases de Q4 y Q5, que son los transistores excitadores. La etapa final (en configuración simetría complementaria) compuesta por los transistores Q6 y Q7 se acopla con la carga (parlante) por medio del lazo de realimentación R21, R22 y C11 (R16 y R19 son las resistencias polarizadoras de base). Una parte de la señal de salida se realimenta al primer transistor por medio del lazo de realimentación compuesto por C8, C10, R15 y R20, esto se hace para disminuir la distorsión.

Los transistores Q8 y Q9 junto con las resistencias R18 y R19 forman el circuito de protección contra cortocircuitos a la salida.

Notas de montaje

  • Utilizar cable mallado para la entrada conectando la malla a masa.
  • La fuente de alimentación debe ser de bajo ripple, para que no haya ruido

de línea en la salida.

  • Con respecto a los dispadores se deben tener las siguientes consideraciones:

En todos los casos el transistor Q3 debe ir montado sobre un disipador para encapsulado tipo TO-92. Este disipador se adapta a la forma de los encapsulados plásticos. Debe ser adosado al disipador de Q6 y Q7, logrando con este procedimiento proteger al circuito de sobretemperaturas.

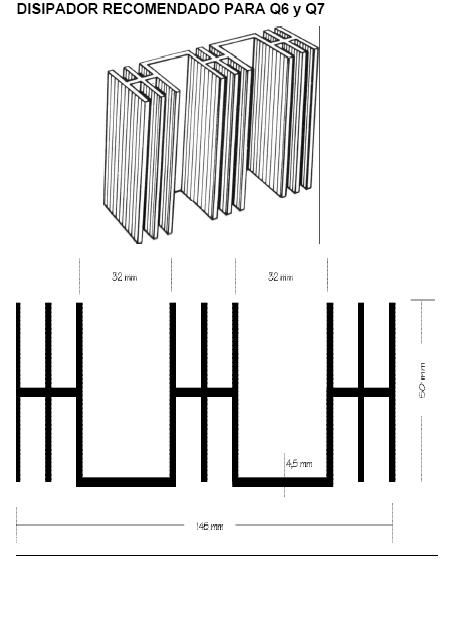

Características de los disipadores para Q6 y Q7 según la potencia:

  • Para 7W: Q6 y Q7 se montan en un disipador de 10 oC/W.
  • Para 15W: Q6 y Q7 se montan sobre un disipador de 3,4 oC/W
  • Para 35W: Q6 y Q7 se montan sobre un dispador de 2,7 oC/W; Q4 y Q5 en dos de 20 oC/W (tipo U)
  • Para 70W: Q6 y Q7 se montan sobre un disipador de 1oC/W; Q4 y Q5 en dos de 20 oC/W (Tipo U)
  • Todos los transistores con disipadores deben tener las superficies de contacto con el mismo con grasa siliconada.
  • Los transistores Q6 y Q7 tambien llevan grasa, pero están aislados del disipador mediante el uso de micas y niples.


Calibración

Antes de conectar la plaqueta: - Cortocircuitar la entrada. - Colocar el cursor de P1 en su punto medio. - Conectar el parlante. - Conectar el amperímetro (en la escala de 200 mA) .El instrumento queda intercalado en la pista que une el colector de Q6 con un extremo de R21.

Conectar ahora la alimentación y regular P1 hasta que el amperímetro indique: -Para 7 W: 10 mA -Para 15 W: 20 mA -Para 35 y 70 W: 36 mA.

Con esto queda calibrado el amplificador, ya se puede quitar el amperímetro, sin olvidarse de unir, mediante una gota de estaño, el colector de Q6 con el extremo de R21.

Especificaciones técnicas

Potencia maxima al corte (W) 7 15 35 70
Tensión eficaz de entrada para plena salida (V) 0,6 0,6 0,7 0,7
Impedancia de entrada (Kohms) 25 25 80 80
Distorsión armónica (Po:MAX;F:1 KHz)(%) 0,25 0,25 0,7 0,8
Distorsión por intermodulación (%) 0,65 0,95 1,6 1,3
Consumo de corriente (Po MAX) (A) 0,37 0,75 1 2
Rango de frecuencia (3 BD; Po MAX) (Hz) 15-35K 15-35K 15-35K 15-35K
Tensión de alimentación (V) 40 40 55 55
