LM158
| ||||

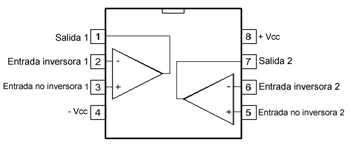

LM158 es un par de amplificadores operacionales independientes de alta ganancia, alojados en un mismo encapsulado.
Descripción
LM158 consta de dos amplificadores operacionales independientes de alta ganancia, e internamente compensados por frecuencia que fueron diseñados específicamente para operar desde una sola fuente de alimentación en una amplia gama de voltajes, el funcionamiento con fuentes de alimentación divididas también es posible y el drenaje de la corriente de alimentación baja es independiente de la magnitud de la tensión de la fuente de alimentación. El dispositivo se suministra en cuatro tipos de encapsulados DFN8, MiniSO8, TSSOP8 y SO8.
Principales características
Gran ganancia de voltaje de corriente continua: 100 dB
Amplio ancho de banda (ganancia unitaria): 1.1 MHz (temperatura compensada)
Muy baja corriente de alimentación por canal (500 μA), esencialmente independiente de la tensión de alimentación.
Baja corriente de polarización de entrada: 20 nA (temperatura compensada)
Baja tensión de desplazamiento de entrada: 2 mV.
Corriente de desplazamiento de entrada baja: 2 nA.
Rango de voltaje de entrada diferencial igual al voltaje de la fuente de alimentación.
Alta oscilación del voltaje de salida: 0V a (VCC ±1.5V).
Suministro de energía fuente simple: 3V a 32V.
Suministro de energía doble fuente: ± 1.5V a ± 16V.
Rango de temperatura de funcionamiento: -55 a 125 ºC
Aplicaciones
Sus aplicaciones incluyen amplificadores de transductores, bloques de ganancia de corriente directa y todos los circuitos de amplificadores operacionales convencionales que ahora se pueden implementar más fácilmente en sistemas de fuente de alimentación única, por ejemplo, LM158 puede operar directamente fuera del voltaje de suministro de energía estándar de + 5V que se usa en sistemas digitales y proporcionando fácilmente la electrónica de interfaz requerida sin demandar las fuentes de alimentación adicionales de ± 15V.
