LM2575
|
LM2575 está diseñado para simplificar el diseño de fuentes de alimentación conmutadas.

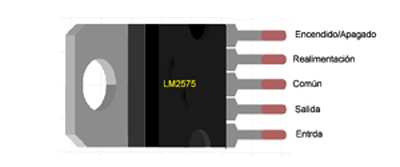

Descripción
LM2575 es un circuito integrado monolítico diseñado especialmente para ser utilizado en fuentes de alimentación conmutadas reductoras (convertidor reductor). El LM2575 puede manejar una corriente de carga de 1A, junto con la buena regulación de línea y la regulación de carga, además de tener diferentes funciones integradas, por ejemplo: compensación de frecuencia interna, limitación de corriente ciclo por ciclo, oscilador de frecuencia fija, amplio rango de voltajes de salida y entrada, alta eficiencia, apagado térmico y apagado TTL (lógica transistor – transistor). Estos dispositivos están disponibles en voltajes de salida fijos de 3.3 V, 5.0 V, 12 V, 15 V y una versión de salida ajustable.
Principales características
Voltaje máximo de alimentación (Vin): 40 V
Corriente de salida garantizada de 1.0 A
Amplio rango de voltaje de entrada: 4.75 a 40 V
Rango de temperatura de trabajo (Tstg): -65 a 150 ºC
Oscilador interno de frecuencia fija de 52 kHz
Capacidad de apagado TTL, modo de espera de baja potencia
Utiliza inductores estándar fácilmente disponibles
Cierretérmico y protección de límite de corriente
Aplicaciones
Dentro de las muchas aplicaciones de este dispositivo tenemos: Reguladores simples y de alta eficiencia, pre reguladores eficientes para reguladores lineales, reguladores de conmutación para tarjetas, convertidores de positivo a negativo, fuentes de alimentación para cargadores de baterías.
