MJ3001
| ||||
MJ3001 es un transistor NPN darlington que se utiliza en aplicaciones lineales y de conmutación de potencia.
Descripción

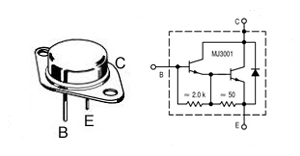

MJ3001 es un transistor de potencia de orificio pasante NPN de base epitaxial de silicio en configuración monolítica Darlington montado en un encapsulado metálico Jedec de tipo TO-3. Están diseñados para su uso en aplicaciones lineales y de conmutación de potencia. Su par complementario PNP es el MJ2501. Además de los dos transistores propios del par darlington, este dispositivo, lleva un diodo incorporado y un par de resistencias con fines de protección.
Principales características
Tensión de colector emisor (Vce): 80V
Tensión colector base (Vcb): 80V
Tensión emisor base (Veb): 5V
Corriente continúa de colector (Ic): 10A
Potencia de disipación (Ptot): 150W
Rango de temperatura de la unión en funcionamiento (Tstg): -65 a 200°C
Tensión colector emisor en saturación (Vce (sat)): 4V con Ic = 10A
Máxima temperatura operativa de la unión (Tj): 200 °C
Sustituto: NTE245
Aplicaciones
Dentro de la amplia gama de aplicaciones tenemos: convertidores de corriente directa a corriente alterna, amplificadores de audio, controlador de motores de corriente continua de bajo voltaje, conmutación general de energía, en dispositivos portátiles y electrónica de consumo e industrial.
Enlaces externos
https://www.alldatasheet.com/view.jsp?Searchword=Mj3001
https://alltransistors.com/es/transistor.php?transistor=40458
https://www.el-component.com/bipolar-transistors/mj3001
https://www.soemtron.org/downloads/disposals/mj2501.pdf
Fuente
Bipolar Power Transistor Data. Motorola, Inc. Technical Information Center. Motorola, 1987
Selección de componentes en electrónica. Jean François Machut. Marcombo, 2003
