Megóhmetro PCE-IT 55
| ||||
El megóhmetro PCE-IT 55 determina resistencias de aislamiento hasta un máximo de 2000 MΩ (para tensiones auxiliares de 250, 500 y 1000 V). Además este megóhmetro ofrece la posibilidad de medir corrientes continuas y alternas hasta un máximo de 750 V / 1000 V y para resistencias hasta un máximo de 2 kΩ. Cuenta con control de paso y pitido de aviso integrado. Los valores de medición pueden fijarse presionando una tecla. El megóhmetro cumple las normas DIN 57 411 parte 1 / VDE 0411 parte 1, medidas de protección para aparatos de medición electrónicos (IEC1010-1) y DIN VDE 0413 (medidores de aislamiento).
Sumario
Características
- Cumple con las normativas IEC1010-1, CAT III 1000 V
- Posee una gran pantalla dual con iluminación de fondo
- Posibilidad de realizar mediciones puntuales y prolongadas con la tecla "LOCK"
- Cuenta con un indicador de superación de rango y del estado de la batería
- Desconexión automática para proteger la vida de la batería

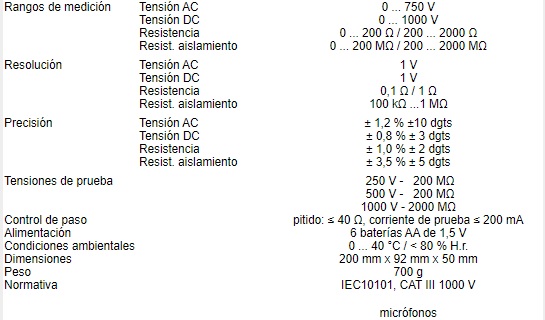

Especificaciones técnicas
Imágenes de uso del megóhmetro
Mantenimiento y comprobación del aislamiento de un enchufe con el megóhmetro.
Comprobación del aislamiento una bomba de agua con el mmegóhmetro.
Con este megóhmetro puede realizar mediciones de tensión, medición de resistencia / control de paso y por supuesto la medición del aislamiento. Para la medición de la tensión tendría que introducir los cables de la medición en las hendiduras y girar el botón en la posición 750 V~ o 1000 V= y a continuación conecte los punteros de medición (pinzas). Para la medición de resistencia / control de paso, primero deberá asegurarse de que todos los conectores y componentes están libres de tensión e introducir los cables de medición en las hendiduras de entrada y girar el botón hasta la posición 200 Ω o 200 kΩ y a continuación conectar los punteros de la medición. Si la resistencia de paso es < 40 Ω se emite una señal acústica a modo de control acústico de paso. Y para realizar la medición del aislamiento primero deberá introducir los cable en las hendiduras de entrada de la manera descrita anteriormente (negro y rojo en los cables correspondientes), a continuación girando el botón en uno de los rangos de medición pintados en rojo (p.e. 200 MΩ). Además tiene que comprobar que hagan un buen contacto para que pueda ejercitar una buena medición y así podrá realizar bien una medición manual con la tecla "TEST" o una medición prolongada con la tecla "LOCK".
Valores límite de las mediciones
Los valores límite de las mediciones de aislamiento a observar son:
- En instalaciones nuevas (espacios secos): 1000 Ω x V de la tensión de funcionamiento (p.e. en 230 V > 230 kΩ)
- En instalaciones nuevas (espacios húmedos, aire libre): 500 Ω x V de la tensión de funcionamiento
- Aparatos puestos a tierra: 1000 Ω x V de la tensión de funcionamiento
- Aparatos con aislamiento protector: 2 MΩ
- Herramientas eléctricas: 2 MΩ
- Pequeño voltaje: 250 kΩ
- Medidores eléctricos: 5 MΩ
Los valores de tensión de prueba usuales son 100 V para instalaciones de baja tensión e instalaciones de telecomunicaciones, 500 V para instalaciones en edificios y casas y 1000 V para motores de baja tensión y transformadores.
