Periférico que convierte las ondas sonoras en impulsos eléctricos.
CreadorJCSC1

Micrófono. Es un transductor electroacústico. Su función es la de traducir las vibraciones debidas a la presión acústica ejercida sobre su cápsula por las ondas sonoras en energía eléctrica, es decir, convertir las señales sonoras en impulsos eléctricos, lo que permite por ejemplo captar sonidos de cualquier lugar o elemento.

Principales diseños de micrófonos

Existen seis diseños comunes de micrófonos:

  • De mano. Tipo de micrófono que usa en la mano el talento o en entrevistas en locación.
  • Lavaliere. Solía colgar de un cordel alrededor del cuello. Una variación más actualizada es el micrófono personal (de corbata o solapa) o de clip.
  • Cañón (shotgun). Usado en producciones en locación para captar sonidos a distancia de la cámara.
  • Micrófono piezoeléctrico. Llamado PZ o PZM, este tipo de micrófonos ofrecen una óptima captación de sonidos transmitidos a través de superficies duras, como por ejemplo una mesa
  • Micrófonos de contacto. Captan el sonido en contacto directo con la fuente sonora. Este tipo de micrófonos se encuentran generalmente montados en instrumentos musicales.
  • Micrófonos de estudio. Es la categoría mas grande de micrófonos e incluye varios diseños según su aplicación

Estas seis categorías poseen diferentes tipos de transductores o elementos encargados de convertir las ondas sonoras en energía eléctrica.

Tipos de Micrófonos

Micrófonos dinámicos

También llamados de bobina móvil son considerados como los micrófonos profesionales mas resistentes. Este tipo de micrófono es una buena elección para la labor periodística (ENG) donde comúnmente se encuentra una variedad de condiciones difíciles (como el incendio aquí ilustrado).

Una de sus mayores ventajas es que no requieren de una fuente externa de energía para operar y son particularmente resistentes al abuso físico. Sin embargo su fidelidad no siempre es la mejor. Cuando se requiere de menor tamaño, excelente sensibilidad y la mejor calidad de respuesta, otro tipo de micrófono es preferido: el micrófono de condensador.

Micrófonos dinámicos de bobina

En ellos, una pequeña bobina recoge el movimiento de la membrana o diafragma y, al moverse ésta, se genera una corriente. Las ventajas son un coste razonable, robustez, uso sencillo, duro (admiten niveles alto de presión sin saturar) y resistencia de salida baja. Los inconvenientes son una frecuencia algo irregular (con picos) y una sensibilidad alta a golpes y vibraciones. Suelen usarse para instrumentos muy sonoros, así como captaciones en exteriores (por su arquitectura robusta); pueden ser conectados mediante largos cables.

Micrófonos dinámicos de cinta

La diferencia con los de bobina es que el conductor es una cinta metálica en lugar de la bobina. Las ventajas son su robustez también y un refuerzo notable de frecuencias medias y bajas. Los inconvenientes radican en su peso, irregularidad y pobreza en agudos. No se recomiendan para instrumentos muy sonoros.

Micrófonos de condensador

También llamados capacitores o micrófonos de condensador eléctrico poseen una incomparable calidad de respuesta. Además pueden ser tan pequeños que son fáciles de esconder. Sin embargo, la mayoría de los micrófonos de condensador no son tan resistentes como los dinámicos y el trabajo en condiciones climáticas adversas puede resultar un problema.

Los micrófonos de condensador funcionan bajo el principio de un condensador eléctrico o capacitor. Un diafragma de metal ultra delgado es fuertemente estirado sobre una pieza plana de metal o cerámica. En la mayoría de los micrófonos de condensador una fuente de poder provee una carga eléctrica entre ambos elementos.

Las ondas sonoras que golpean el diafragma causan fluctuaciones en la carga eléctrica que deben ser posteriormente amplificada en el preamplificador (pre-amp). Dicho preamplificador puede estar integrado al cuerpo del micrófono o estar ubicado en un dispositivo separado.

Debido a que estos micrófonos requieren de un preamplificador ello implica que, a diferencia de sus contrpartes dinámicas, la mayoría de los micrófonos de condensador requieren de una fuente de poder, ya sea de corriente o baterías.

Para proveer de corriente AC a un micrófono de condensador usualmente la fuente está integrada en la mezcladora de audio. A esto se le conoce como fuente fantasma (phantom power). Cuando su utiliza este tipo de alimentación el cable del micrófono sirve a dos propósitos: entrega la señal captada por el micrófono a la cósola y lleva la energía de la cósola al preamplificador del micrófono.

El uso de baterías como alimentación del preamplificador es mas conveniente (no se tiene que utilizar un mezclador especial u otro dispositivo de alimentación de corriente), pero también representa un problema: al final de su ciclo de vida las baterías se "mueren" sin previo aviso.

Para evitar esta situación en plena producción, especialmente en vivo, suele colocarse dos micrófonos miniatura de condensador juntos al talento. Si alguno de los micrófonos falla, el otro puede ser inmediatamente activado. Esta técnica del micrófono doble es conocida como cobertura dual (dual redundancy).

Existe otro tipo de micrófonos en uso como el micrófono de cinta (ribbon), que es mucho más sensible, pero aún así los de tipo dinámico y de condensador son los mas usados en la producción de televisión.

Micrófonos piezoeléctricos

Los Pz (a veces abreviados como PZM) son micrófonos de presión que se utilizan limitadamente para ciertos efectos. Este micrófono depente enteramente de la reflexión del sonido. En situaciones especiales (como cuando está ubicado en la superficie de una mesa) un PZ tiene una respuesta superior a cualquier otro tipo de micrófono.

  • Micrófonos de contacto: Como el nombre lo sugiere, los micrófonos de contacto captan el sonido estando en contacto físico con la fuente. Estos micrófonos son generalmente montados en instrumentos musicales, como en la caja de resonancia de un piano, la superficie de un bajo acústico o cerca del puente de un violín.

Los micrófonos de contacto poseen la ventaja de eliminar cualquier sonido externo que interfiera y de no sufrir interferencia de las reflexiones del sonido al chocar con objetos cercanos. Su cara plana los distingue en apariencia de los micrófonos personales pequeños.

Características direccionales

En un módulo anterior, hablamos sobre el ángulo visual de los lentes -- el área en que el lente es capaz de "ver". Los micrófonos poseen un atributo similar: su característica direccional, o el ángulo de captación.

Existen tres categorias direccionales básicas:

  • Omnidireccional: Los micrófonos omnidireccionales (también llamados no-direccionales) son igualmente sensibles a los sonidos que provienen de cualquier dirección.

Aunque este atributo posee ventajas en la radio donde varias personas pueden estar alrededor del micrófono, en la producción de video casi siempre es mejor utilizar alguna forma de micrófono direccional.

Ello permite eliminar sonidos no deseados (ruido detrás de cámaras, ambiente en locación, ruido, etc.) mientras captamos el sonido proveniente del talento.

  • Bi-direccional: En un patrón sensitivo bi-direccional (patrón polar) el micrófono es receptivo a los sonidos que provienen de dos direcciones.
Aunque son frecuentemente utilizados en entrevistas radiofónicas (para personas sentadas una frente a otra en una mesa) y con la ventaja del estéreo, el micrófono bi-direccional (también llamado figura ocho) tiene un uso muy limitado en televisión. Hablaremos de estéreo y la necesidad de este tipo de patrón direccional en un módulo posterior.

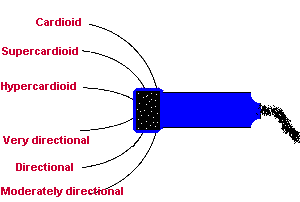

  • Unidireccional: El término unidireccional se refiere simplemente a la clasificación general de micrófonos que son sensibles a los sonidos que provienen primordialmente de una sola dirección. Exiten cuatro subdivisiones en esta categoría:

Aunque estos términos pueden sonar como sacados de un libro de medicina se refieren simplemente a que tan estrecho es el patrón de captación (ángulo de audición.

Micrófono Cardioide
  • Cardioide: El cardioide es denominado así por su patrón de sensibilidad que se asemeja un poco a la forma de un corazón.

Los cardioides son sensibles a los estímulos sonoros en un rango amplio al frente del micrófono, pero relativamente insensibles a los sonidos detrás del mismo.

Aunque este patrón puede ser muy util para sonorizar un coro en un estudio, la amplitud de la zona de sensibilidad del cardioide es sigue siendo demasiada para muchas las aplicaciones en TV. por ejemplo, cuando se encuentra colocado a 2 o más metros del locutor puede registrar sonidos incidentales no deseados, incluyento la reverberación de las paredes. Sin embargo este tipo de micrófonos son útiles en micrófonos de mano y cuando los micrófonos pueden estar cerca del talento (cantantes, presentadores, etc.)

  • Supercardioide: El supercardioide es mas direccional que el patrón sensitivo del cardioide. Cuando este tipo de micrófono es apuntado hacia una fuente sonora la interferencia de los sonidos fuera del foco de percepción es eliminada.

Este patrón polar es muy similar al de nuestros oídos, cuando giramos la cabeza hacia un sonido tratamos de escuchar ignorando la interferencia de otros sonidos que consideramos sin importancia.

Los micrófonos de cañón son un tipo de supercardioide ampliamente usado en las producciones en locación (sobre todo en deportes). Debido a su gran direccionalidad proveen una buena captación usados a una distancia entre 2 y 5 metros del talento.

  • Hypercardioide: Los micrófonos conocidos como hipercardioide y ultradireccional poseen un patrón de respuesta aún mas direccional.

Aunque su estrecho ángulo de respuesta significa que los sonidos fuera del rango serán eficientemente eliminados, esto también significa que deben ser precisamente apuntados a la fuente sonora. Frecuentemente se tienen que realizar ajustes si el talento se mueve. Algunos micrófonos de escopeta de alta direccionalidad se encuentran incluídos en esta categoría.

Micrófono parabólico
  • Parabólico: Los micrófonos parabólicos presentan la mayor direccionalidad. Esta categoría se refiere mas a como el micrófono es usado que a un tipo específico de micrófono. El reflector parábolico es el que crea el patrón polar en este sistema y no el micrófono por sí mismo. De hecho el micrófono utilizado en el foco de la parábola puede ser cualquier tipo de micrófono unidireccional básico.

El reflector parabólico puede ser de 1 a 3 piés de diametro. Debido a la forma parabólica del reflector todos los sonidos registrados en un ángulo muy estrecho de captación serán dirigidos hacia el micrófono.

Los micrófonos parabólicos pueden captar sonidos a distancias de 300 o más piés. Este tipo de micrófonos no son una elección práctica para el trabajo de producción en general pero frecuentemente son usados en las coberturas deportivas.

Cuando se utilizan micrófonos parabólicos o cualquier otro micrófono direccional, el operador monitorear la grabación con un buen par de audífonos, sobre todo si el sujeto está en movimiento. Un pequeño error en la dirección de un micrófono altamente direccional puede causar una gran diferencia en la calidad del audio.
