Motor eléctrico

Motor Eléctrico
Información sobre la plantilla
Concepto:Los motores eléctricos utilizan la inducción electromagnética que produce la electricidad para producir movimiento.

Un motor eléctrico es una máquina según sea la constitución del motor: núcleo con cable arrollado, sin cable arrollado, monofásico, trifásico, con imanes permanentes o sin ellos; la potencia depende del calibre del alambre, las vueltas del alambre y la tensión eléctrica aplicada.

Características generales

Rendimiento: es el cociente entre la potencia útil que generan y la potencia absorbida. Habitualmente se representa con la letra griega η.

Velocidad de poco giro o velocidad nominal: es la velocidad angular del cigüeñal, es decir, el número de rotaciones por minuto (rpm o RPM) a las que gira. Se representa por la letra n.

Potencia: es el trabajo que el motor es capaz de realizar en la unidad de tiempo a una determinada velocidad de giro. Se mide normalmente en caballos de vapor (CV), siendo 1 CV igual a 736 vatios.

Par motor: es el momento de rotación que actúa sobre el eje del motor y determina su giro. Se mide en kg*m (kilogramos por metro) o lo que es lo mismo newtons-metro (Nm), siendo 1 kgm igual a 9,81 Nm (9,81 kg*f*m). Hay varios tipos de pares, véanse por ejemplo el par de arranque, el par de aceleración y el par nominal.

Desarrollo

Los motores eléctricos son máquinas eléctricas rotatorias que transforman la energía eléctrica en energía mecánica. Debido a sus múltiples ventajas, entre las que cabe citar su economía, limpieza, comodidad y seguridad de funcionamiento, el motor eléctrico ha reemplazado en gran parte a otras fuentes de energía, tanto en la industria como en el transporte, las minas, el comercio, o el hogar.

Los motores eléctricos satisfacen una amplia gama de necesidades de servicio, desde arrancar, acelerar, mover, o frenar, hasta sostener y detener una carga. Estos motores se fabrican en potencias que varían desde una pequeña fracción de caballo hasta varios miles, y con una amplia variedad de velocidades, que pueden ser fijas, ajustables o variables.

Un motor eléctrico contiene un número mucho más pequeño de piezas mecánicas que un motor de combustión interna o uno de una máquina de vapor, por lo que es menos propenso a los fallos. Los motores eléctricos son los más ágiles de todos en lo que respecta a variación de potencia y pueden pasar instantáneamente desde la posición de reposo a la de funcionamiento al máximo. Su tamaño es más reducido y pueden desarrollarse sistemas para manejar las ruedas desde un único motor, como en los automóviles.

El inconveniente es que las baterías son los únicos sistemas de almacenamiento de electricidad, y ocupan mucho espacio. Además, cuando se gastan, necesitan varias horas para recargarse antes de poder funcionar otra vez, mientras que en el caso de un motor de combustión interna basta sólo con llenar el depósito de combustible. Este problema se soluciona, en el ferrocarril, tendiendo un cable por encima de la vía, que va conectado a las plantas de generación de energía eléctrica. La locomotora obtiene la corriente del cable por medio de una pieza metálica llamada patín. Así, los sistemas de almacenamiento de electricidad no son necesarios.

Según la naturaleza de la corriente eléctrica transformada, los motores eléctricos se clasifican en motores de corriente continua, también denominada directa, motores de corriente alterna, que, a su vez, se agrupan, según su sistema de funcionamiento, en motores de inducción, motores sincrónicos y motores de colector. Tanto unos como otros disponen de todos los elementos comunes a las máquinas rotativas electromagnéticas

Motores de corriente continua

Motor eléctrico

La conversión de energía en un motor eléctrico se debe a la interacción entre una corriente eléctrica y un campo magnético. Un campo magnético, que se forma entre los dos polos opuestos de un imán, es una región donde se ejerce una fuerza sobre determinados metales o sobre otros campos magnético. Un motor eléctrico aprovecha este tipo de fuerza para hacer girar un eje, transformándose así la energía eléctrica en movimiento mecánico.

Los dos componentes básicos de todo motor eléctrico son el rotor y el estator. El rotor es una pieza giratoria, un electroimán móvil, con varios salientes laterales, que llevan cada uno a su alrededor un bobinado por el que pasa la corriente eléctrica. El estator, situado alrededor del rotor, es un electroimán fijo, cubierto con un aislante. Al igual que el rotor, dispone de una serie de salientes con bobinados eléctricos por los que circula la corriente.

Cuando la corriente eléctrica pasa por el circuito, la armadura empieza a girar y ¡a rotación dura hasta que la espira alcanza la posición vertical. Al girar las delgas del colector con la espira, cada media vuelta se invierte el sentido de circulación de la corriente eléctrica. Esto quiere decir que la parte de la espira que hasta ese momento recibía la fuerza hacia arriba, ahora la recibe hacia abajo, y la otra parte al contrario. De esta manera la espira realiza otra media vuelta y el proceso se repite mientras gira la armadura. El esquema descrito corresponde a un motor de corriente continua, el más simple dentro de los motores eléctricos, pero que reúne ¡os principios fundamentales de este tipo de motores.

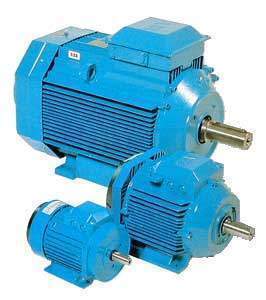

Motores de corriente alterna

Los motores de corriente alterna tienen una estructura similar, con pequeñas variaciones en la fabricación de ¡os bobinados y del conmutador del rotor. Según su sistema de funcionamiento, se clasifican en motores de inducción, motores sincrónicos y motores de colector.

Motores de inducción

El motor de inducción no necesita escobillas ni colector. Su armadura es de placas de metal magnetizable. El sentido alterno de circulación, de la corriente en las espiras del estator genera un campo magnético giratorio que arrastra las placas de metal magnetizable, y las hace girar. El motor de inducción es el motor de corriente alterna más utilizado, debido a su fortaleza y sencillez de construcción, buen rendimiento y bajo coste así como a la ausencia de colector y al hecho de que sus características de funcionamiento se adaptan bien a una marcha a velocidad constante.

Motores sincrónicos

Los motores sincrónicos funcionan a una velocidad sincrónica fija proporcional a la frecuencia de la corriente alterna aplicada. Su construcción es semejante a la de los alternadores Cuando un motor sincrónico funciona a potencia Constante y sobreexcitado, la corriente absorbida por este presenta, respecto a la tensión aplicada un ángulo de desfase en avance que aumenta con la corriente de excitación Esta propiedad es fa qUe ha mantenido la utilización del motor sincrónico en el campo industrial, pese a ser el motor de inducción más simple, más económico y de cómodo arranque, ya que con un motor sincrónico se puede compensar un bajo factor de potencia en la instalación al suministrar aquél la corriente reactiva, de igual manera que un Condensador conectado a la red.

Motores de colector

El problema de la regulación de la velocidad en los motores de corriente alterna y la mejora del factor de potencia han sido resueltos de manera adecuada con los motores de corriente alterna de colector. Según el número de fases de las comentes alternas para los que están concebidos los motores de colector se clasifican en monofásicos y Polifásicos, siendo los primeros los más Utilizados Los motores monofásicos de colector más Utilizados son los motores serie y los motores de repulsión

Motor de corriente continua

En todos los ámbitos de la vida moderna podemos encontrar hoy en día muchos dispositivos y equipos que emplean motores eléctricos de diversos modelos, tamaños y potencias para realizar un determinado trabajo. Todos ellos, sin excepción, funcionan con corriente alterna (CA), o de lo contrario con corriente directa (CD), conocida también como corriente continua (CC). Sin embargo, la mayoría de los dispositivos y equipos que requieren poca potencia para poner en funcionamiento sus mecanismos emplean solamente motores de corriente directa de pequeño tamaño, que utilizan como fuente suministradora de corriente eléctrica o fuerza electromotriz (FEM), pilas, batería, o un convertidor de corriente alterna en directa. Vista interna de un pequeño motor de corriente directa (CD) de 3 voltios, alimentado por dos pilas tipo AA, de 1.5 volt cada una, conectadas en serie.

Podemos encontrar pequeños motores de corriente directa instalados en infinidad de aparatos y dispositivos electrodomésticos de funcionamiento eléctrico o electrónico, como secadoras de pelo, herramientas de mano, juguetes y en algunos mecanismos de coches y otros vehículos de transporte. Con respecto a varios tipos de electrodomésticos, en la mayoría de los casos son equipos que se conectan directamente a la red de corriente alterna (CA) de la casa, pero inmediatamente un dispositivo electrónico interno, compuesto por un puente rectificador de cuatro diodos semiconductores de silicio, convierten esa corriente alterna en corriente directa para que el motor o motores que contiene el equipo en cuestión puedan funcionar adecuadamente.

Bases del funcionamiento

Un pequeño motor común de corriente directa (CD) basa su funcionamiento en el rechazo que se produce entre el campo magnético que rodea al electroimán del rotor y el campo magnético de un imán permanente colocado de forma fija en el cuerpo del motor. Para que se entienda mejor, a continuación se explican las características de los imanes permanentes y de los electroimanes.

Característica de los imanes permanentes

En la mayoría de los casos un imán se compone de una pieza completamente metálica u obtenida mediante un proceso de pulvimetalurgia. Puede tener sección redonda, cuadrada, o rectangular y forma recta, curva, en herradura o semiherradura con diferentes longitudes. Su principal propiedad es que posee magnetismo permanente y polaridad diferente en cada uno de sus extremos. Ilustración de un imán permanente mostrando sus polos norte-sur (N-S) y el campo magnético que posee a su alrededor. El sentido de las líneas de fuerza del campo magnético del imán parten siempre del polo norte “N” al polo sur “S”. Los imanes permanentes pueden tener. formas tan diferentes como las que se muestran a la derecha: A.- Cuadrada.. B.- Rectangular. C.- Redonda. D.- Con forma de herradura. E.- Con forma de semiherradura.

A uno de los extremos del imán le corresponde el polo norte “N” y al otro, el polo sur “S”. Su característica principal radica en que puede atraer algunos metales, así como a otro imán que le enfrentemos, cuando los polos magnéticos son diferentes (como, por ejemplo, polo norte de un imán con polo sur de otro imán) o, por el contrario, rechazarlo cuando sus polaridades son iguales (polo norte con norte, o polo sur con sur).

Atracción o repulsión que se manifiesta cuando se. enfrentan las polaridades diferentes o iguales de un imán. permanente. En los dos imanes enfrentados que. encabezan esta ilustración se observa que sus. polaridades. S - N (sur-norte) o N - S (norte-sur),. indistintamente, se atraen al ser diferentes, mientras que. más abajo, las polaridades S - S (sur-sur) o N - N. (norte-norte) de los otros imanes enfrentados, se repelen al ser. iguales. Resulta imposible que dos polos. iguales se. atraigan por sí mismos debido a la fuerza de repulsión que se manifiesta entre ambos.

La "Ley de la fuerza de Lorentz"

La “Ley de la Fuerza de Lorentz”, descubierta por el físico-matemático holandés Hendrik Antoon Lorentz (1853-1928), postula que cuando una partícula cargada eléctricamente se mueve dentro de un campo magnético experimenta una fuerza perpendicular a la dirección de ese movimiento y perpendicular, a su vez, a la dirección del flujo del campo magnético. Demostración de cómo actúa la “Ley de la fuerza de Lorentz” empleando la “Regla de la mano izquierda”

“Regla de la mano derecha” para determinar el sentido de las líneas de fuerza del campo magnético alrededor de un cable por el que circula la corriente eléctrica. Cuando la corriente eléctrica circula o fluye por un cable conductor, se crea un campo magnético a su alrededor, cuyas líneas de fuerza aparecen siguiendo el mismo sentido de las agujas del reloj, o en sentido contrario, según sea la polaridad de la fuente de fuerza electromotriz (FEM) que tenga conectada suministrándole la corriente eléctrica. Para determinar en cada caso en que sentido se crean esas líneas de fuerza se emplea la “Regla de la mano derecha”. Como se puede observar en la ilustración, mientras esa mano agarra el cable conductor y el dedo índice apunta en el mismo sentido que circula la corriente, la posición de los cuatro dedos restantes indicará cuál es el. sentido de las líneas de fuerza que rodean al cable.

El sentido que tienen las líneas de fuerza del campo electromagnético alrededor de un cable conductor recorrido por la corriente eléctrica (representado por círculos con flechas). Dicho sentido se puede determinar aplicando la “Regla de la mano derecha” siempre que se conozca en qué dirección fluye la corriente eléctrica a través del cable. Cuando el sentido de las líneas del campo electromagnético alrededor del cable coincide con la dirección que tienen las líneas de fuerza del campo magnético del imán permanente (del polo norte al polo sur), el cable será rechazado (o empujado) hacia arriba o hacia abajo de acuerdo con la Ley de la Fuerza de Lorentz. Si aplicamos la “Regla de la mano izquierda” podemos determinar la dirección en la que se moverá el cable.

En la parte izquierda de esta ilustración se pueden observar dos polos magnéticos pertenecientes a un imán permanente (polo norte “N” y polo sur “S”). Las flechas de color violeta representan la dirección del flujo del campo magnético del imán permanente, moviéndose del polo norte al polo sur. Entre los dos polos magnéticos se ha colocado una especie de trapecio compuesto por un simple alambre de cobre suspendido de un aditamento de color negro (no conductor de la corriente), que le permite al alambre balancearse libremente. Como todavía el alambre no se ha conectado a la corriente eléctrica no se encuentra energizado, permaneciendo en posición de reposo suspendido entre los dos polos del imán.

En la parte derecha de la misma ilustración se puede comprobar que al variar la posición de la pila y, por tanto, la polaridad de la conexión del alambre al circuito, este se mueve hacia la derecha. Esa posición la mantendrá también durante todo el tiempo que se encuentre conectado a la pila o batería, o hasta que se invierta de nuevo la polaridad en el circuito y retorne otra vez a la posición izquierda. En caso que desconectemos la pila o batería del circuito, el alambre retornará a la posición de reposo que mantenía al principio antes de ser energizado.

En este ejemplo la Ley de la Fuerza de Lorentz se manifiesta de forma similar a como ocurre en un motor de corriente directa (CD).

Partes de un motor

Partes de un pequeño motor común de corriente directa. (CD) desarmado. Un motor común de corriente directa o continua se compone de las siguientes partes o piezas:

  • Carcasa metálica o cuerpo del motor. Aloja en su interior, de forma fija, dos imanes permanentes con forma de semicírculo, con sus correspondientes polos norte y sur.
  • Rotor o parte giratoria del motor. Se compone de una estructura metálica formada por un conjunto de chapas o láminas de acero al silicio, troqueladas con forma circular y montadas en un mismo eje con sus correspondientes bobinas de alambre de cobre, que lo convierten en un electroimán giratorio. Por norma general el rotor de la mayoría de los pequeños motores de CD se compone de tres enrollados o bobinas que crean tres polos magnéticos. Los extremos de cada una de esas bobinas se encuentran conectados a diferentes segmentos del colector.
  • Colector o conmutador. Situado en uno de los extremos del eje del rotor, se compone de un anillo deslizante seccionado en dos o más segmentos. Generalmente el colector de los pequeños motores comunes de CD se divide en tres segmentos.
  • Escobillas. Representan dos contactos que pueden ser metálicos en unos casos, o compuesto por dos piezas de carbón en otros. Las escobillas constituyen contactos eléctricos que se deslizan por encima de los segmentos del colector mientras estos giran. Su misión es suministrar a la bobina o bobinas del rotor a través del colector, la corriente eléctrica directa necesaria para energizar el electroimán. En los pequeños motores las escobillas normalmente se componen de dos piezas o flejes metálicos que se encuentran fijos en la tapa que cierra la carcasa o cuerpo del motor.
  • Tapa de la carcasa (izquierda en la foto). Es la tapa que se emplea para cerrar uno de los extremos del cuerpo o carcasa del motor. En su cara interna se encuentran situadas las escobillas de forma fija. El motor de esta foto utiliza en función de escobillas dos flejes metálicos.

Principio de funcionamiento

El principio de funcionamiento de los motores eléctricos de corriente directa o continua se basa en la repulsión que ejercen los polos magnéticos de un imán permanente cuando, de acuerdo con la Ley de Lorentz, interactúan con los polos magnéticos de un electroimán que se encuentra montado en un eje. Este electroimán se denomina “rotor” y su eje le permite girar libremente entre los polos magnéticos norte y sur del imán permanente situado dentro de la carcasa o cuerpo del motor.

Cuando la corriente eléctrica circula por la bobina de este electroimán giratorio, el campo electromagnético que se genera interactúa con el campo magnético del imán permanente. Si los polos del imán permanente y del electroimán giratorio coinciden, se produce un rechazo y un torque magnético o par de fuerza que provoca que el rotor rompa la inercia y comience a girar sobre su eje en el mismo sentido de las manecillas del reloj en unos casos, o en sentido contrario, de acuerdo con la forma que se encuentre conectada al circuito la pila o la batería.

Función del colector o conmutador en el motor de CD

En la siguiente figura se representa, de forma esquemática y simplificada, la vista frontal de un colector seccionado en dos partes, perteneciente a un motor de corriente directa (CD) muy simple. También se muestra el enrollado de la bobina del electroimán que gira a modo de rotor, diferenciada por un color diferente en cada una de sus mitades. Una de las mitades se representa por un círculo rojo y la otra por un círculo azul, identificados como “1” y “2”. Como se puede ver, uno de los terminales de dicha bobina se encuentra conectado a la sección “a” del colector y el otro terminal a la sección “b”.

Tal como vemos, en “A” de la figura, la bobina del electroimán se encuentra colocada entre los polos norte “N” y sur “S” del campo magnético del imán permanente. A su vez, el polo positivo (+) de la batería se encuentra conectado siguiendo el sentido convencional de la corriente (del signo positivo al negativo) en la mitad “a” del colector a través de la escobilla identificada también con el signo (+). De esa forma la mitad de la bobina de color rojo (1) se energiza positivamente para formar el polo norte “N”, mientras que la otra mitad, la de color azul (2) se energiza negativamente para formar el polo sur “S”.

Como resultado, cuando en el electroimán se forma el polo norte, de inmediato el también polo norte del imán permanente lo rechaza. Al mismo tiempo el polo sur que se forma en el extremo opuesto, es rechazado igualmente por el polo sur del propio imán; por tanto se produce una fuerza de repulsión en ambos extremos del rotor al enfrentarse y coincidir con dos polos iguales en el imán permanente. Si bajo esas condiciones aplicamos la “Regla de la mano izquierda” y tomamos como referencia, por ejemplo, la parte de la bobina donde se ha formado el polo norte en el electroimán, comprobaremos que al romper la inercia inicial, comenzará a girar en dirección contraria a las manecillas del reloj, como indica la flecha de color verde.

Una vez que la bobina del electroimán gira y asume una posición vertical (como se muestra en la parte “B” de la ilustración), las escobillas dejan de hacer contacto con ambos segmentos del colector. En esa posición neutra la corriente que suministra la batería deja de circular y la bobina se desenergiza, por lo que ambos extremos del electroimán pierden momentáneamente sus polos magnéticos. No obstante, debido a la fuerza de inercia o impulso de giro que mantiene el electroimán, esa posición la rebasa de inmediato y sus extremos pasan a ocupar la posición opuesta a la que tenían, tal como se muestra en la parte “C” de la misma ilustración. Ahora en “C” se puede ver que la mitad de la bobina que anteriormente tenía color azul (2) con polaridad sur cuando se encontraba situada a la derecha del eje del rotor pasa a ocupar la parte izquierda junto con la mitad (b) del colector al que se encuentra conectada. Esa parte de la bobina que ha girado, al ocupar ahora la posición opuesta, se convierte en el polo norte (2) del electroimán por lo que es rechazado de nuevo por el polo norte del imán permanente, que como ya se explicó se encuentra fijo al cuerpo del motor. Seguidamente el electroimán, al continuar girando y dar otra media vuelta, pasa de nuevo por la zona neutra (como en “B”) repitiéndose de nuevo el mismo ciclo. Esos cambios continuos en los polos del electroimán del rotor que proporciona el colector, son los que permiten que se mantenga girando de forma ininterrumpida mientras se mantenga energizado.

Funcionamiento

La siguiente figura muestra, de forma animada, el funcionamiento de un motor común bipolar de corriente directa. Como se puede observar, este consta de un imán permanente en forma de semicírculo, dividido en dos partes fijas al cuerpo del motor. La parte de color rojo del imán corresponde al polo norte “N” y la azul al polo sur “S”. También encontramos un electroimán que a modo de rotor gira entre los polos magnéticos del imán permanente. En el eje del rotor se muestra un colector dividido en dos segmentos y dos escobillas haciendo contacto con los mismos. La batería se encuentra conectada de tal forma que la corriente eléctrica fluye en el sentido convencional con el polo positivo (+) conectado a la escobilla derecha y el polo negativo (–) a la escobilla izquierda. Cada escobilla hace pleno contacto con las secciones del colector, incluso mientras el rotor se encuentra girando. Como la bobina del rotor se encuentra conectada a ambos segmentos del colector, este se energiza con la corriente eléctrica directa que suministra la fuente de fuerza electromotriz (FEM) (en este caso la batería), que le llega a través de las escobillas. De esa forma la corriente la recibe el colector a través de la escobilla izquierda identificada con el signo (+), recorre las espiras correspondientes a esa mitad de la bobina del electroimán (de color rojo) y continúa recorriendo las espiras de la mitad derecha (de color azul) para retornar, finalmente, a la batería por su polo negativo (–), completando así el circuito eléctrico del motor.

Cuando la corriente eléctrica comienza a fluir por la parte correspondiente a las espiras de color rojo, el electroimán Animación de un motor común de corriente directa CD con rotor formado por dos polos (rotor bipolar). adquiere polaridad norte “N” en ese extremo y polaridad sur “S” en el extremo opuesto representado por las espiras de color azul. De acuerdo con la Ley de Lorentz y aplicando la “Regla de la mano izquierda” podremos comprobar que, en esas condiciones, el electroimán del rotor comienza a girar debido al torque magnético que se produce en sentido contrario a las manecillas del reloj. Dicho torque es resultado del rechazo que se manifiesta entre las polaridades magnéticas iguales del campo electromagnético del rotor y del campo magnético del imán permanente fijo en la carcasa del motor.

Cada vez que el electroimán del rotor da media vuelta y alcanza la posición vertical o neutra, los segmentos del colector (que giran también de forma conjunta con el rotor cambiando constantemente su posición), dejan de hacer contacto con las escobillas. En esa posición el suministro de corriente eléctrica a las espiras de la bobina cesa, por lo que el campo electromagnético desaparece por completo por unos instantes. La fuerza de inercia o impulso que mantiene el electroimán al llegar a la posición neutra permite que continúe girando y sobrepase ese punto de inmediato, por lo que los segmentos del colector pasan a ocupar la posición opuesta a la que tenían. En esta nueva posición la bobina se vuelve a energizar, pero al cambiar la polaridad de la corriente eléctrica que le suministra el colector, los polos magnéticos en cada extremo del electroimán del rotor también cambian.

Motores de CD

En algunos equipos de oficina podemos encontrar pequeños motores de CD en función de ventiladores para refrescar, por ejemplo, el interior de los ordenadores y otros equipos periféricos. Sin embargo, esos motores poseen características diferentes a los comunes de CD ya explicados, pues funcionan “sin escobillas”. Igualmente se fabrican infinidad de juguetes que se mueven empleando motores de ese tipo.

Otros equipos de oficina utilizan un tipo de motor de CD diferente al común y al de tipo “sin escobillas” y se denomina “paso a paso”. Este otro motor, que funciona también sin escobillas, lo emplean los escáneres para mover la lámpara interna que barre e ilumina las imágenes que deseamos digitalizar, las impresoras láser y de tinta para mover el papel y sus rodillos internos, las grabadoras-lectoras para hacer girar los discos de CDs y DVDs, así como otros dispositivos periféricos para mover sus mecanismos internos.

Izquierda: escáneres que emplean motores de CD del tipo “paso a paso” para mover la lámpara interna que barre e ilumina las imágenes durante el proceso de digitalización.

Derecha: reproductor de discos CDs-DVDs, que emplea también este tipo de motor.

La diferencia principal entre los motores comunes de CD y los motores “sin escobillas” y “paso a paso” radica en que el electroimán de estos dos últimos se encuentra colocado de forma fija en la carcasa o cuerpo del motor, mientras el imán permanente pasa a ser el rotor.

Un cohete espacial es una máquina que, utilizando un motor de combustión, produce la energía cinética necesaria para la expansión de los gases, que son lanzados a través de un tubo propulsor (llamada propulsión a reacción). Por extensión, el vehículo, generalmente espacial, que presenta motor de propulsión de este tipo es denominado cohete o misil. Normalmente, su objetivo es enviar artefactos (especialmente satélites artificiales y sondas espaciales) o naves espaciales y hombres al espacio (véase atmósfera).

Un cohete está formado por una estructura, un motor de propulsión a reacción y una carga útil.

Funcionamiento

En los modelos M-38, hasta el M-38B no se utilizaba embrague, por lo que al detener la bicicleta, el motor se apagaba, teniendo en consecuencia una velocidad mínima de 6 km/h. Luego del modelo M-501 se instala el embrague "Centrimatic" en el año 1955, simplificando asi los controles y aumentando la velocidad mediante esta transmision automatica patentada.

El motor arranca con el pedaleo de la bicicleta, accionado opcionalmente el descompresor para liberar la presión del motor. El conjunto del motor de dos tiempos acciona el rodillo (y el embrague Centrimatic en los motores posteriores al M-50) y este transmite la potencia directamente hacia la rueda trasera por rozamiento, lo que ocaciona un gran desgaste en la misma.

Monofásicos

Trifásico
