ArcView
| ||||||
ArcView. Herramienta desarrollada por la empresa estadounidense ESRI. Con ella se pueden representar datos georreferenciados, analizar las características y patrones de distribución de esos datos y generar informes con los resultados de dichos análisis.
Descripción
Es un programa diseñado de forma modular, permitiendo añadir, según las necesidades de análisis. Extensiones que van aumentando las capacidades de nuestro SIG, ofreciendo optimización de los recursos. Las Extensiones son programas complementarios que proporcionan funciones especializadas de SIG.
ArcView posee su propio lenguaje de programación Avenue, un lenguaje orientado a objetos y eventos, que permite personalizar la herramienta a todos los niveles, desde el básico (añadiendo menúes, eliminando botones, etc.) a la programación más avanzada.
Interfaz

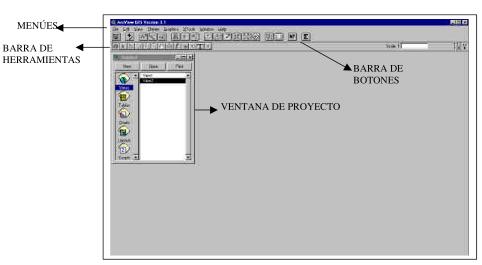

Al abrir el programa aparece la ventana de aplicación que se organiza a su vez en varias ventanas y apartados:
- El menú principal, subdividido en varios menúes que contienen las funciones del programa.
- La barra de botones, que permiten el acceso directo a alguna de las opciones recogidas en los diferentes menúes.
- La barra de herramientas, básicamente destinadas al desplazamiento y a la edición de las vistas.
- La ventana del proyecto, la que recoge todos los componentes del proyecto.
El documento principal de las aplicaciones de ArcView es el proyecto, un archivo en el que se almacena todo el trabajo que se realiza con el SIG, recogiendo las características y finalidades genéricas propias de un SIG.
El proyecto puede estar compuesto por varios tipos de documentos (mapas,tablas, gráficos, etc) para los cuales existen diferentes interfaces de usuario:
- Vistas: área de trabajo con información cartográfica (ríos, lagos, curvas de nivel, parcelas, caminos, etc.).
- Temas: dentro de una vista pueden existir distintas capas o layers de información geográfica (ríos, lagos, curvas de nivel, parcelas, caminos, etc.). Cada tema es una capa de información.
- Tablas: área que permite la gestión de los atributos temáticos asociados a los temas (cartografía) o aquellas tablas externas que se añaden al proyecto.
- Gráficos: área de trabajo con gráficos realizados a partir de los atributos contenidos en las tablas de datos.
- Layouts: área para el armado de composiciones de mapa (salidas gráficas de las vistas).
- Scripts: área de creación de macros y de programación en lenguaje Avenue, propio de Arc View.
Las vistas
Cuando se abre una de las vistas que compone el proyecto, aparece una nueva pantalla divida en: la Tabla de materias, a la izquierda, donde se enumeran todos los temas que contiene y los símbolos empleados para la representación de los elementos del tema, y la Ventana de visualización, a la derecha, donde se representa la cartografía del proyecto: capas o layers.
Con respecto a la ventana principal, en este momento aumentan el número de menúes, botones y herramientas que permiten trabajar con los elementos que conforman la vista.
El tamaño de la Tabla de materias se puede modificar, hacerla más grande para poder visualizar al completo la descripción de los temas, arrastrando su borde hacia la derecha con el ratón.
Una casilla de verificación junto a cada tema o capa, indica si éste está o no visible, es decir, si ha sido dibujado o no en el mapa.
No es lo mismo activar un tema que hacerlo visible; cuando un tema es activado aparece en realce sobre los demás en la Tabla de materias. Al activarlo, se ordena a ArcView a comenzar a trabajar con los elementos de dicho tema.
El orden de aparición de los temas o capas en la vista es importante; los que aparecen en la parte superior serán dibujados sobre los que aparezcan más abajo. Los elementos lineales y puntuales deberían conservarse en la parte superior y abajo los temas que forman el fondo de la vista, normalmente elementos poligonales y las imágenes. Pueden ser desplazados pulsando con el ratón sobre ellos y, manteniéndolo pulsado, colocarlos en la posición deseada.

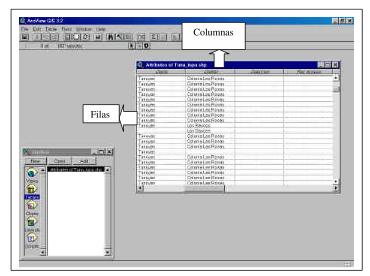

Tablas
Contienen la información alfanumérica necesaria para la caracterización de los elementos (polígonos, líneas o puntos) que componen los mapas temáticos, cartografía en general y gráficos. ArcView permite trabajar con tablas con formato dBASE, INFO o Delimited Text.
Las filas representan los elementos u objetos, y las columnas representan las variables o atributos asociadas a cada elemento.

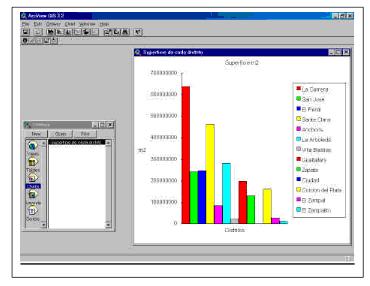

Gráficos
Son la representación gráfica de los datos contenidos en las tablas, con el objeto poder establecer comparaciones que permitan facilitar su interpretación.
En Arc View 3.2., los gráficos están dinámicamente vinculados con los mapas,lo que permite ubicar espacialmente cualquiera de los datos que contengan.

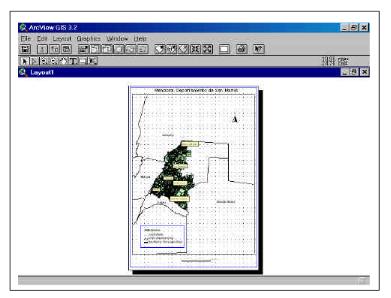

Las layouts
Son composiciones de mapas que incluyen varios elementos: por ejemplo, el mapa que se recoge en la vista, la leyenda, el título (por defecto aparece el nombre que se ha dado a la vista), el símbolo de norte geográfico y una escala gráfica.
Están destinadas exclusivamente a la salida gráfica, para su incorporación a presentaciones o informes, y no es posible realizar sobre ellas ningún tipo de análisis ni operación, salvo las propias de edición.
Al visualizar una layouts vuelven a cambiar los menúes, botones y barras de herramientas, todos ellos destinados al diseño y salida gráfica del mapa, a la mejora de la presentación, etc.

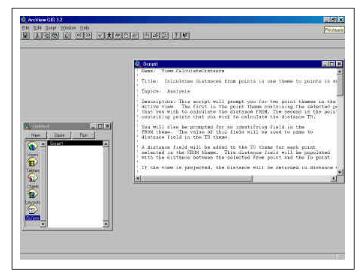

Scripts
Los Scripts son componentes de un proyecto y contiene códigos de Avenue. Básicamente, permiten personalizar Arc View, agregar nuevas aplicaciones, automatizar tareas, etc. En definitiva, puede decirse que todo Arc View es una colección de scripts.
