Circuito integrado TDA 2616Q
| ||||
El Circuito integrado TDA 2616Q es un amplificador de baja frecuencia estéreo.
Sumario
Fabricante
País de fabricación
Es una empresa neerlandesa fundada en 1891, considerada una de las más grandes e importantes mundo en su campo. Está dedicada, principalmente, a los sectores de la electrónica y la asistencia sanitaria.
Descripción
El circuito integrado TDA 2616Q es un amplificador de la familia TDA fabricado por Philips que consta de 2 canales amplificadores situados en un mismo Chip.
Aporta una potencia que oscila entre 10 y 12W con altoparlantes de 8 Ohm. Presenta baja distorsión en una amplia gama de frecuencias por lo que se trata de un integrado de audio Hi – Fi. Está diseñada para utilizar una fuente simétrica pero puede alimentarse con una fuente simple.
Alimentación
De 7.5 hasta 21 Volt.
Rango de temperatura
-25°C a 150°C.
Número de pines
Consta de 9 pines dispuestos en un solo lado del integrado.
Circuito eléctrico con fuente simple

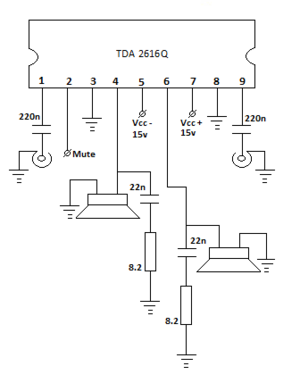

Circuito eléctrico con fuente simétrica
