Cuchilla niveladora CN-1,95M
| ||||||
Cuchilla niveladora CN-1,95M. Implemento agrícola y de construcción que posee una cuchilla con la cual realiza labores de canalización y nivelación del suelo. Diseñado y fabricado por la Empresa Mecánica Holguín bajo la marca Holmeca.
Sumario
La nivelación con tractor
Los trabajos pesados de nivelación y alisamiento se producen con buldóceres o con niveladores remolcados por tractor. Sin embargo, las cuchillas niveladoras suspendidas en el sistema de levante del tractor o colocadas en la parte delantera de éstos son muy efectivas en la realización de trabajos ligeros en obras de drenaje, nivelación superficial y mantenimiento. Se pueden variar fácilmente los ángulos en el sentido horizontal y perpendicular para adaptarla al tipo de trabajo que va a realizarse.
Descripción y uso
Ha sido específicamente diseñada para la construcción de canales de riego, nivelación de caminos y terraplenes en tramos cortos, construcción y mantenimiento de terrazas y curvas de nivel así como la nivelación de pequeñas parcelas. Es un equipo del tipo integral y está compuesto por un bastidor robusto formado por tubos laminados en frío y refuerzos soldados entre sí así como la torre del tercer punto y los puntos de enganche inferiores. Posee diferentes regulaciones de ángulos y desplazamientos de la cuchilla, puede trabajar en varias posiciones. Por su fácil manejo se emplea en las más diversas condiciones y tipos suelos. La cuchilla es reversible y con alta resistencia al desgaste.
Características técnicas
Modelo: CN-1,95M; Tractor al cual acopla: 14 kN; Ancho: 1950 mm; Altura: 400 mm; Desplazamiento de la cuchilla: 500 mm: Ángulos de inclinación horizontal: 0° - 15° - 30° - 45°; Ángulos de inclinación vertical: 0° - 10° - 20°; Peso: 290 kg; Productividad: 1,2 ha/h.
Normas de seguridad y protección para el trabajo
1. Utilizar el punto indicado en la foto para izar y descender el equipo cuando sea necesario. Sostener al equipo para evitar movimientos incontrolables que puedan originar accidentes. 2. Se prohíbe la presencia de personas ajenas durante la preparación para el trabajo y durante el trabajo del equipo. 3. Verificar que el equipo esté nivelado horizontalmente para realizar el acoplamiento al tractor por sus tres puntos de enganche. 4. Colocar siempre los pasadores clips de seguridad en los 3 pasadores de enganche al acoplar el equipo al tractor. 5. En operaciones con el tractor estacionado, aplicar los frenos y calzar las ruedas. 6. No efectuar regulaciones cuando el implemento esté en movimiento. 7. Desenganchar el equipo del tractor al terminar el trabajo y apoyarlo debidamente en el suelo. 9. Colocar el apoyo en posición de parqueo y apretar el tornillo de apriete del mismo.
Recomendaciones
1. Utilizar el tractor adecuado y que tenga en buen estado técnico la suspensión trasera y su sistema hidráulico. 2. Mantener el equipo en un lugar seguro y protegido de las inclemencias del tiempo. 3. Limpiar el equipo al finalizar el trabajo del día. 4. No trabajar en suelos muy húmedos ni pedregosos. 5. Realizar todas las intervenciones de mantenimiento por personal calificado para ello.

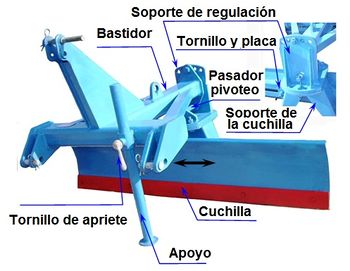

Principales componentes
Bastidor. Es un fuerte, robusto y compacto conjunto soldado formado por tubos cuadrados de 130 x 8 mm y rectangulares como refuerzos de 60 x 40 x 4 mm respectivamente lo cual garantiza la resistencia mecánica necesaria para soportar las cargas que aparecen durante el duro trabajo que realiza este equipo. En su extremo posterior tiene la placa para la regulación de los ángulos de trabajo de la cuchilla en el plano vertical, tiene soldados además la torre del tercer punto y las orejas de enganches inferiores. Se acoplan también los 3 pasadores de enganche y el Apoyo.
Soporte de regulación. Este conjunto soldado es el destinado para las regulaciones en el plano vertical de la cuchilla en 3 posiciones angulares para lograr las pendientes necesarias según las tecnologías de nivelación que se apliquen.
Soporte de la cuchilla. Este conjunto soldado es el destinado para las regulaciones en el plano horizontal de la cuchilla en las 4 posiciones angulares para lograr los diferentes ángulos de trabajo de la cuchilla tanto en sentido horario como en sentido antihorario en dependencia del alisamiento a realizar.
Pasador de pivoteo. Es el elemento de unión del soporte de regulación y el bastidor y permite el movimiento oscilante de la cuchilla en el plano horizontal, es un pasador robusto y resistente.
Tornillo con placa. Es el elemento de fijación que permite acoplar el bastidor de la cuchilla al soporte de la cuchilla. Son 2 y se introducen por la abertura marcada por la flecha y se deslizan hacia la derecha e izquierda para ensamblarse en los orificios y quedar fijados con las arandelas de presión y las tuercas M 30.
Cuchilla. Es el órgano de trabajo y está encargado para el corte y arrastre del suelo hacia los lugares que se prevén para lograr la nivelación o las pendientes. Es un conjunto formado por el bastidor de la cuchilla y la cuchilla respectivamente los cuales están unidos a través de tornillos y tuercas. Tiene desplazamiento lateral de hasta 500 mm a ambos sentidos como indica la flecha lo cual le permite laborar en diferentes condiciones de trabajo.
Apoyo. Es un conjunto soldado sencillo y es el encargado de sostener al equipo en la posición de parqueo, cuando el equipo va a trabajar, el mismo se eleva completamente y se fija con el apriete de apoyo.
Apriete del Apoyo. Es un conjunto soldado sencillo y su función es la de fijar al apoyo tanto en la posición de parqueo como de trabajo.
Preparación para el trabajo
Regulaciones en el plano horizontal: 1. Izar el equipo y colocarlo sobre apoyos. 2. Desenroscar totalmente y extraer los tornillos M 24 x 75, el pasador abierto Ø 6,3 x 50 y la tuerca almenada M 30 x 2. 3. Definir el ángulo de trabajo tomando como base el agujero central tanto hacia la derecha como hacia la izquierda. 4. Reinsertar los tornillos, arandelas de presión y tuercas y apretar totalmente.
Mantenimiento
Mantenimiento técnico diario. Es importante realizarlo antes de comenzar la jornada y al final de la misma para lograr una alta fiabilidad técnica así como alargar la vida útil del equipo. Considerando que este equipo necesita mantener sus elementos componentes bien apretados, limpios y ajustados, se hace necesario realizar las intervenciones que permitan mantener altas su capacidad de trabajo y su rendimiento agrotécnico.
Al comenzar la jornada de trabajo. 1. Comprobar el apriete de toda la tornillería del equipo. 2. Comprobar la ausencia de restos de cosecha y tierra incrustados en el órgano de trabajo. 3. Comprobar que no existan deformaciones en el órgano de trabajo que imposibiliten el trabajo del equipo. 4. Comprobar el buen estado técnico de cuchilla.
Al finalizar la jornada de trabajo. 1. Limpiar el equipo de tierra y cuerpos extraños adheridos al mismo. 2. Colocar el Apoyo en posición de parqueo y fijarlo si la inclinación vertical de la cuchilla es 0o. 3. Colocar el equipo bajo techo y en un lugar seguro y seco.
Fuentes
- Arcadio Ríos. Máquinas agrícolas, tracción animal e implementos manuales. Editorial Pueblo y Educación. La Habana, 2018.
- Holmeca. Manual de explotación y mantenimiento. Cuchilla niveladora CN-1,95M. Empresa Mecánica Holguín. Holguín, 2017.
