Transistor bd647
| ||||||||
BD 647. Es un transistor bipolar, compuesto por silicio, el cual incluye en su interior un par Darlington. Distribuido por la ISC (Inchange Semiconductor Company) compañía china, fundada en el año 1991 con sucursales distribuidas en diferentes países.
Partes que lo componen
Consiste en la unión de cristales semiconductores con tres regiones consecutivas de diferente conductibilidad eléctrica los cuales forman dos uniones n-p-n, las dos regiones extremas tienen un mismo tipo de conductibilidad, la intermedia, conductibilidad de otro tipo, estas son llamadas emisor, colector y base, pero en su interior alberga dos de estas uniones de cristales, de manera que se comporte como un par Darlington, aumentando así su factor de amplificación. Este es muy difundido en las industrias por el amplio uso al que es sometido en diversos aparatos electrónicos.
Características
- Polaridad (N-P-N)
- Transistor amplificador de potencia de audio
- Corriente máxima de colector (Ic) 12 Ampere
- De colector a base (CBO) 100 Voltios
- De colector a emisor (CEO) 80 Voltios
- De emisor a base (EBO) 5 Voltios
- Ganancia típica de la corriente directa (hfe) 1800
- Máxima disipación de potencia en colector (Pd) 20 (Watts)

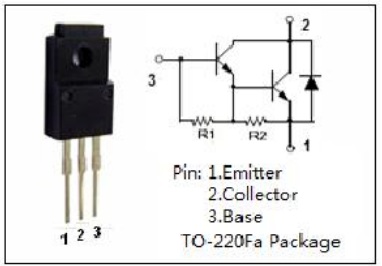

Diagrama
Usos
- La radio
- Televisión
- Equipos electrónicos de medicina
- Amplificadores de alta potencia
- Fuente estabilizadora de Voltaje
