Cocientímetro

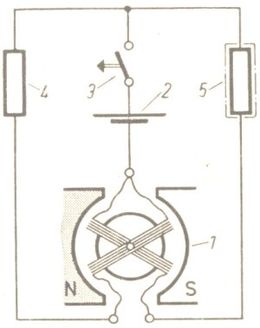

Cocientímetro Concepto: * 1 Cocientímetro 2 Fuente de alimentación 3 Manipulador 4 Resistencia adicional Rv 5 Resistencia desconocida Rx Indicación según Irv/Irx=Rx/Rv

Los cocientímetros ,son aparatos de medida que miden la relación entre dos magnitudes eléctricas, o sea que es un medidor eléctrico cuya desviación depende del cociente de dos corrientes continuas o alternas que se conducen a través de dos bobinas eléctricamente separadas y en torsión de un ángulo fijo. La desviación de la aguja resulta de los momentos electromagnéticos de ambas bobinas que tienen un efecto inverso. Se define entre tipos de imán giratorio o bobina giratoria.

Algunas aplicaciones

Los cocientímetros se emplean principalmente para la medición eléctrica de magnitudes eléctricas y no eléctricas, que evolucionan en el tiempo, en la telemedición y la medición de resistencias. La indicación no depende de la amplitud de cada magnitud sino de su posición relativa.

Existen varios sistemas según el principio de funcionamiento

• De inducción
• Electrodinámico
• Ferrodinámico

Véase también

• Motor eléctrico
• Medidores Eléctricos

Fuente

• Diccionario Técnico Electrotecnia. Editorial Científico-técnica, La Habana 1990
