Bafle acústico abierto
| ||||||

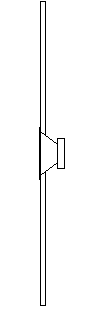

Bafle acústico abierto. Todas las cajas anteriores tratan de hacer algo con la onda producida por la parte interior del altavoz, aprovechándola o eliminándola. Este tipo de caja no hace nada con ella. Consiste en una tabla con un agujero donde va situado el woofer, y su única función es impedir el cortocircuito acústico. La forma de la radiación sonora de las demás cajas es no direccional, es una esfera con el altavoz en el centro o en un extremo, dependiendo de la frecuencia. Esta caja si es direccional. La forma de su radiación es extraña. Es como la superficie de revolución producida al rotar un 8 por su eje vertical, pero el eje está en posición horizontal y es perpendicular al plano de la tabla.
Característica
Fs permanece inalterada, y Fb=Fs. Como si estuviese sonando al aire libre pero sin cortocircuito acústico.
Ventajas
A diferencia de los otros tipos de caja, ésta no tiene ningún problema de resonancia, ya que no hay paredes contra las que pueda resonar. La consecuencia es que el sonido es muy puro, da sensación de espacio, de libertad, no de compresión como en las otras. Otra ventaja es que las interacciones con la sala de escucha son mínimas, ya que las zonas donde hay presión sonora son pequeñas en comparación con otras cajas.
Inconvenientes
- El tablero necesario para impedir el cortocircuito acústico puede ser muy grande. Por eso, éste fenómeno, que se muestra como una caída de la respuesta a frecuencias determinada por la longitud del panel, y de pendiente -6dB/oct se corrige en activo. Como consecuencia, el woofer utilizado debe tener una excursión (Xmax) bastante grande, para compensar la pérdida.
