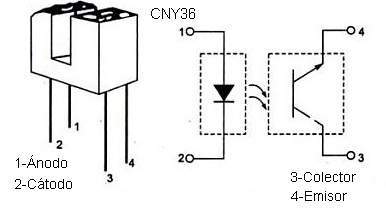

CNY36
| ||||
CNY36 es un fototransistor óptico interruptor conmutador con una amplia variedad de aplicaciones en el mundo de la electrónica.
Sumario
Descripción
CNY36 es un Fototransistor óptico interruptor conmutador desarrollado por la firma de componentes electrónicos Fairchild Semiconductor en el año 2001. El diodo emisor infrarrojo esta fabricado de arseniuro de galio, y el fototransistor receptor de silicio, todo el componente se encuentra alojado en un encapsulado plástico.
La ranura en el encapsulado con dimensión de 0.035 pulgadas, proporciona la forma de interrumpir la señal con una cinta, tarjetas, codificadores de eje, u otro material opaco, de esta forma se conmuta su salida en dos estados: activación (ON) y apagado (OFF).
Principales características
- Temperatura de operación (TOPR): -55 a 85ºC
- Temperatura de soldadura (hierro) (TSOL-I): 240 ºC en 5 segundos
- Temperatura de soldadura (flujo) (TSOL-F): 260 ºC en 10 segundos
Entrada (Emisor)
- Corriente continúa directa (IF): 60 mA
- Tensión Inversa (VR): 3 V
- Potencia de disipación (PD): 100 mW
Salida (Detector)
- Voltaje colector emisor (VCE0): 30 V
- Voltaje emisor colector (VEC0): 5 V
- Potencia de disipación (TC=25ºC) (PD): 150 mW
Acoplador
- Corriente de colector en estado activado (IC(ON)): 2 mA
- Voltaje colector emisor en saturación (VCE(SAT) ): 0.40 V
- Tiempo de activación (ton): 5 µs
- Tiempo de apagado (toff): 5 µs
Aplicaciones
Entre sus aplicaciones se puede utilizar el dispocitivo en perifericos de ordenadores, receptores de línea.
