Circuito Integrado TPA152
| ||||
TPA152. Es un amplificador de audiode 75 mW estéreo de baja potencia .
Sumario
Descripción
TPA152 es un amplificador de audio estéreo de baja potencia 75 mW por canal de audio con una impedancia de carga de 32Ω. Desarrollado por la firma de componentes electrónicos Texas Instruments, para el trabajo con cargas de 10k de distorsión armónica total (THD) menor de 0,005% a una [frecuencia]] de 1 kHz. Además posee una gran relación señal-ruido, igual a 104 dB para una ganancia unitaria. La ganancia del amplificador está configurada externamente por medio de dos resistencias por canal de entrada,no requiriendo compensación externa. El circuito integrado se suministra en un encapsulado doble en línea DIL-8
Principales características
Rango de voltaje de trabajo: 4,5 - 5,5 V
Corriente de reposo: 5,5 mA (típico).
Corriente en estado de silencio: 5,5mA (típico) a 75mW
Rango de frecuencia a máxima potencia: 20kHz
THD para 75 mW entre 20Hz y 20kHz: 0,2%.
Distribución de los pines de conexión

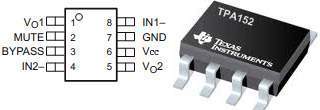

Pin 1: Salida de audio del canal 1 (Vo1)
Pin 2: Pone el dispositivo en modo de silencio con un lógico alto (MUTE)
Pin 3: Divisor de tensión para el abastecimiento interno, donde se fija la mitad de la tensión de alimentación. A este terminal se debe conectar a un condensador de 0,1-1µF (BYPASS).
Pin 4: Entrada inversora para el canal 2 (IN2)
Pin 5: Salida de audio del canal 2 (Vo2)
Pin 6: Terminal de alimentación positiva (Vdd)
Pin 7: Conexión a tierra (GND)
Pin 8: Entrada inversora para el canal 1 (IN1)
Aplicaciones

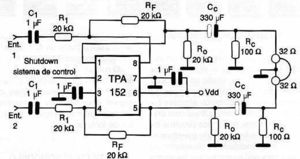

El TPA152es ideal para ser utilizado como búfer de salida en los sistemas de audio para PC. También se puede utilizar en otras aplicaciones que requieren una reproducción de alta calidad con auriculares. En la imagen se muestra el esquema típico de aplicación del circuito.
