Circuito integrado HD 7474P
|
Circuito integrado a base de silicio monolítico.
El circuito integrado HD 7474P es muy popular en el mundo de la electrónica digital. Su uso más frecuente es como divisor de frecuencia.
Sumario
Tensión de alimentación
4.75Volt mínimo. 5.25Volt máximo. Intensidad máxima de salida 16mA.
Rango de temperatura de trabajo
0 °C mínima a 70 °C máxima.
Frecuencia máxima de trabajo
33MHz
País de fabricación
Los circuitos integrados para estas funciones se fabrican en distintos países:
- EEUU
- Alemania
- Japón
- China
Número de pines
Consta de 14 pines 7 por cada lado.
Circuitos integrados similares
- SN 74LS74AN
- AD 74LS74AP
- HD 74LS74AP
- SMCI7474

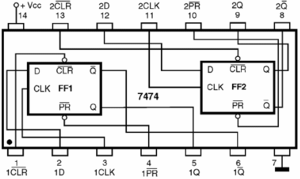

Circuito Interno
Cada capsula de 14 pines de este circuito integrado está compuesta por dos circuito [[ Flip - Flop.]]
HD 7474P como divisor de frecuencia
Si se aplica a este circuito en su entrada una señal de frecuencia determinada “f” da una señal de salida de frecuencia f/n donde n es un número entero. Conectando en cascada múltiples flip flops de tipo T se puede obtener divisores de frecuencia múltiplos de 2 de acuerdo con la siguiente fórmula: fn = f / 2n donde n es un número entero. Uno de los usos más comunes de este integrado es como circuito de retardo o temporizador para controlar el tiempo en que funciona un dispositivo u otro aparato electrónico (Cocina eléctrica, ventilador...).
Tabla de la verdad
Operación | Preset | Clear | Reloj | D | Q0 | Q0- |
Preset | 0 | 1 | X | X | 0 | 1 |
Clear | 1 | 0 | X | X | 1 | 0 |
Prohibido | 0 | 0 | X | X | 1* | 1* |
Set | 1 | 1 | 0 | 0 | 1 | |
Reset | 1 | 1 | 0 | 0 | 1 | |
Hold | 1 | 1 | 0 | X | Q0 | Q0- |
