Circuito integrado LA7837

Circuito integrado LA7837 Circuito integrado para TV.

El integrado LA7837 es un circuito de salida de deflexión vertical; desarrollado para su uso en televisores y pantallas de alta calidad.

Alimentación

Voltaje de alimentación pin 1 entre 12 a 15V
Voltaje pin 8 es de 30V
Voltaje de la salida vertical igual a 62V

Rango de temperatura

-20°C a 85°C.

Fabricado por

SANYO

País de fabricación

Japón. SANYO es una empresa electrónica fundada en 1949, con sede en Osaka. El nombre SANYO, significa "tres océanos.

Número de pines

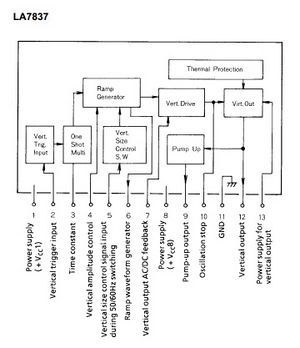

Consta de 13 pines dispuestos a un solo lado.

Descripción

Es un circuito integrado de salida de deflexión vertical desarrollado para su uso en televisores y pantallas de alta calidad. Su respuesta de distorsión de encaje y cruce, en particular permite una excelente calidad de imagen en televisores de gran tamaño y modo entrelazado de alta precisión. Las señales de pulso se pueden utilizar para señales de entrada debido a que el circuito generador de onda de diente de sierra en chip y circuito controlador. El circuito de retroalimentación de CC y CA se puede formar solo empleando este circuito integrado, simplificando el diseño de patrones de conjuntos y asegurando un rendimiento estable. El LA7838 tiene una corriente de deflexión máxima de 2.2Ap-p, por lo que se puede utilizar para TV de gran tamaño y puede variar desde 33 a 37 pulgadas de pantalla.
