Circuito integrado LA 78041

Circuito integrado LA 78041
Información sobre la plantilla
LA 78141.jpg


El LA78041 es un circuito integrado de salida de deflexión vertical para pantallas deTV y CRT.

Fabricante

Semiconductor Components Industries, LLC

País de fabricación

EEUU. La empresa gestiona una red de instalaciones de fabricación, oficinas de ventas y centros de diseño en las regiones de América del Norte, Europa y Asia Pacífico. Con sede en Phoenix, Arizona.

Descripción

El LA78041 es un circuito integrado de salida de deflexión vertical para pantallas de TV y CRT de alta calidad de imagen que admite el uso de un circuito integrado de procesamiento de señales del sistema de control de bus. La forma de onda de diente de sierra del circuito integrado de procesamiento de señal del sistema de control de bus puede accionar directamente el yugo de deflexión (incluido el componente de corriente continua.
Las funciones se pueden controlar a través de un sistema de bus conectando el LA78041 a una serie LA768X o circuito integrado de procesamiento de señales del sistema de control de bus de la serie LA769X. Dado que el LA78041 proporciona una corriente de deflexión máxima de 2.2Ap-p, es óptimo para CRT de gran tamaño.

Alimentación

24 Volt

Rango de voltaje de suministro operativo

16 a 33Volt

Rango, temperatura de operación

-20°C a 85°C.

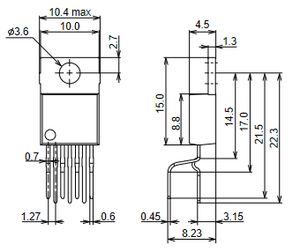

Número de pines

Consta de 7 pines dispuestos longitudinalmente.

Disp. pines..png















Circuito eléctrico

Circ. LA 78041.jpg
