Circuito integrado TDA2003
| ||||
Circuito integrado TDA2003 es una pastilla, que facilita la construcción de un amplificador de audio de 10 watts.
Descripción
Amplificador de audio de 10 watts que proporciona una capacidad de corriente de salida alta (Hasta 3,5 A) con muy baja distorsión de armónico y cruzado. Se garantiza una operación completamente segura debido a la protección contra el cortocircuito de CC y CA entre todas las clavijas y tierra, sobre-rango térmico, descarga de carga, subida de voltaje hasta 40V.
Especificaciones
- Tensión de alimentación máxima (50ms): 40 V
- Tensión de alimentación DC: 28 V
- Tensión de operación: 18 V
- Corriente máxima de salida (repetitiva): 3.5 A
- Corriente máxima de salida ( no repetitiva) 4.5 A
- Disipación de potencia en Tcase = 90°C: 20 Watts
- Temperatura de trabajo mínima: -40°C
- Temperatura de trabajo máxima: 150°C

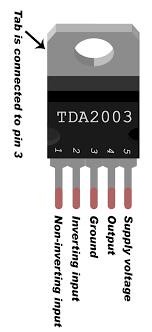

- Encapsulado: TO-220
- 5 pines
Sustituto
NTE1288
