Circuito integrado TL080
|
TL080 es un circuito integrado amplificador operacional, con una gran variedad de aplicaciones en el mundo de la electrónica.
Sumario
[ocultar]Descripción

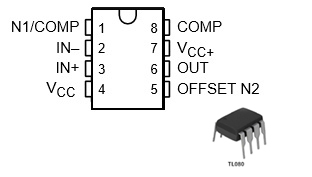

TL080 es un circuito integrado amplificador operacional de entrada JFET. Está diseñado para operar en rangos de temperatura comercial, industrial y militar. Tiene una variedad de condiciones de trabajo, una amplia gama de voltajes de trabajo y posee capacidad de interfaz directa con casi todos los dispositivos PMOS, CMOS y NMOS. Además, ofrece una amplia gama de características, como alta inmunidad al ruido, restricción reducción de descargas electroestáticas (ESD) y disipación de energía excepcionalmente baja. Su encapsulado es de tipo DIP-8.
Principales características
Voltaje de compensación de entrada: 3 mV
Corriente de compensación de entrada: 5 pA
Corriente de polarización de entrada: 30 pA
Rechazo de modo común: 86 dB
Corriente de suministro: 1,4 mA
Voltaje de suministro: ±3V a ±15V
Baja distorsión armónica total: 0.003 % típica
Aplicaciones
Los amplificadores operacionales se consideran uno de los componentes electrónicos más utilizados, con aplicaciones que van desde componentes electrónicos de consumo a pequeña escala, como teléfonos inteligentes, tabletas, computadoras, hasta herramientas de instrumentación industrial a gran escala, como sensores de gases venenosos y transductores para la detección de impurezas.
Enlaces externos
https://www.circuits-diy.com/tl080-jfet-input-op-amp-datasheet/
http://www.datasheet.es/PDF/1040106/TL080-pdf.html
https://datasheetspdf.com/pdf/1417767/etcTI/TL080/1
Fuentes
Arthur Bernard Williams, Designer's Handbook of Integrated Circuits. McGraw-Hill 1984
Linear Circuits Data Book – Volumen 1. Texas Instruments 1992
