Circuito integrado TL081
| ||||
TL081 es un circuito integrado monolítico, amplificador operacional de propósito general de entrada JFET de alta velocidad, bajo costo y amplio ancho de banda.
Sumario
[ocultar]Descripción
TL081 es un amplificador operacional de entrada JFET de alta velocidad y bajo costo, con un voltaje de compensación de entrada recortado internamente (tecnología BI-FET II). El dispositivo requiere una corriente de suministro baja y, sin embargo, mantiene un producto de ancho de banda de gran ganancia y una velocidad de respuesta rápida. Además, los dispositivos de entrada JFET de alto voltaje bien adaptados proporcionan polarización de entrada y corrientes de compensación muy bajas. El TL081 es compatible con los pines de conexión con el estándar µA741 y utiliza el mismo circuito de ajuste de voltaje compensado. Esta función permite a los diseñadores actualizar inmediatamente el rendimiento general de los diseños µA741 existentes. Se suministra en encapsulados de tipo: DIP-8, SO-8
Principales características
Voltaje de alimentación máximo: ±18 V.
Ancho de banda con ganancia unitaria: 3 MHz.
Velocidad de respuesta: 13V/µs.
Corrientes de polarización y offset muy bajas.
Voltaje offset de entrada: 3 mV típico, 15 mV máximo.
Baja distorsión armónica total: 0,003 % típico
Salida protegida contra cortocircuito: continua
Compensado en frecuencia internamente

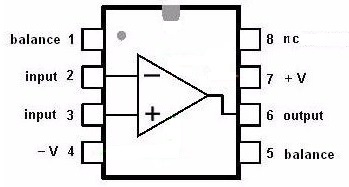

Pines de conexión compatibles con el µA741, LF351, y otros
Potencia de disipación: 680 mW
Temperatura de operación: 0 a 70°C.
Aplicaciones
Dentro de su gran variedad de aplicaciones tenemos: amplificadores de muestreo y retención, detectores de picos, filtros activos, comparadores, interfaz en sistemas TTL de 5V y otros sistemas de bajo voltaje de suministro, generadores de funciones y todas las aplicaciones de amplificadores operacionales estándares
Enlaces externos
http://www.datasheet.es/PDF/257567/TL081-pdf.html
http://www.datasheet.es/PDF/321209/TL081-pdf.html
http://www.datasheetcatalog.com/datasheets_pdf/T/L/0/8/TL081.shtml
https://www.datasheet-pdf.info/entry/TL081
Fuentes
R M MARSTON, Newnes Linear IC Pocket Book. Gulf Professional Publishing, 1999
Robert F. Coughlin, Frederick F. Driscoll, Operational Amplifiers & Linear Integrated Circuits. Pearson Educación, 1998
