Frecuencímetro de lengüetas
| ||||
Frecuencímetro de lengüetas. Es un aparato para medir la frecuencia de tenciones alternas. Un electroimán alimentado por la tención de medición, provoca oscilaciones de lengüetas de acero, dispuesta en una fila con distintas frecuencias propias.
Sumario
Funcionamiento
Consta de muelles o láminas de acero que se ajustan mecánicamente para que ofrezcan diferentes frecuencias propias de vibración. El conjunto se excita por medio del campo alterno de un electroimán, producido por la corriente cuya frecuencia se trata de medir. La lengüeta cuya frecuencia de vibración esté en resonancia con la frecuencia a medir, vibrará más intensamente; las lengüetas vecinas también vibran más o menos, de forma que según sea el aspecto de vibración del conjunto de lengüetas, se puede realizar una lectura directa de la frecuencia, o tomar un valor.
Componente

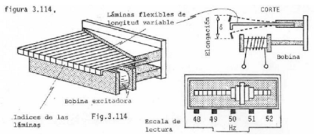

Formado por un conjunto de láminas ferromagnética formando un peine montado sobre un electroimán.
Ventaja y desventajas
- Rápida interpretación de los parámetros
Desventajas
- Poca precisión.
- Medidas de frecuencia relativamente pequeñas.
Tipos de frecuencímetro
Lengüetas dobles
Los frecuencímetros dobles FD incorporan en un mismo aparato dos sistemas de medida totalmente independientes, utilizándose en las operaciones de sincronización de generadores para controlar la condición de igualdad de frecuencias previa a la conexión. El sistema de lengüetas vibrantes, formado por un conjunto de láminas ferromagnética formando un peine montado sobre un electroimán. Cuando la intensidad alterna circula por su bobina, la lámina cuya frecuencia propia de oscilación coincide con el doble de la frecuencia de la intensidad entra en vibración.
Llengüetas vibrantes
Los frecuencímetros de lengüetas vibrantes se utilizan para la medida en líneas y redes, en torno a su valor nominal. El sistema de lengüetas vibrantes, formado por un conjunto de láminas ferromagnética formando un peine montado sobre un electroimán. Cuando la intensidad alterna circula por su bobina, la lámina cuya frecuencia propia de oscilación coincide con el doble de la frecuencia de la intensidad entra en vibración.
Fuentes
- Diccionario Técnico Electrotecnia. Editorial Científico-técnica, La Habana 1990.
