LA3201
| ||||
LA32010. Es un Circuito Integrado doble, utilizado como pre-amplificador para la grabación de audio.

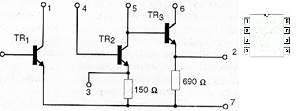

Descripción
El circuito integrado LA3201, desarrollado por la firma de componentes electrónicos Sanyo contiene los elementos clave para el desarrollo de dos pre-amplificadores para la grabación de audio, compatible con los circuitos integrados amplificadores de potencia LA4100, LA4101 y LA4102. Por esta razón, este componente se puede encontrar en muchos equipos comerciales; se suministra en un encapsulado de tipo DIL-8 y contiene en su interior dospre-amplificadores de bajo nivel de ruido y baja distorsión armónica. Este circuito tiene una ganancia de 38 dB en la función de reproducción y 44 dB en la función de grabación. La distorsiónarmónica total es de 0,15%, en función de reproducir para una frecuencia de 1 kHz y una tensión de salida de 0,2 V. En reproducción latensión de salida es de 1,2 V.
Principales características
Tensión de alimentación (Vss): 5,5V
Resistencia de entrada mínima (Rin): >20KΩ
Corriente máxima (Icc): 10mA
Corriente máxima de cada transistor: 5mA
Potencia máxima de disipación (Pd):< 200mW
Temperatura de operación (Top): -20 a +60ºC
Resistencia de carga (RL): 10KΩ
Distorsión armónica total máxima (THD): <1%
Reemplazo: NTE1179
Aplicaciones

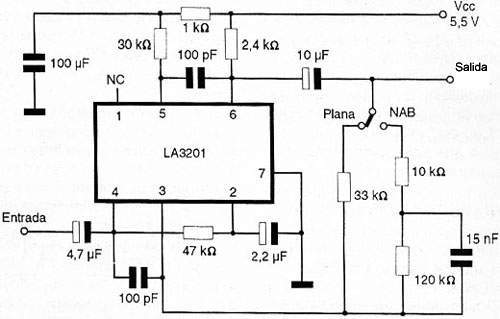

Por su diseño y características es ideal para ser utilizado en pre-amplificadores para la grabación de audio. En la imagen se muestra el esquema típico de aplicación del circuito.
