Medidor de radiación Mac-Solar (SLM018c-2)
| ||||
El medidor de radiación solar Mac-Solar es el aparato manual ideal para ingenieros solares, arquitectos y para mediciones profesionales. Con este medidor de radiación se transmite la intensidad de la luz y la temperatura. El medidor de radiación solar calcula el rendimiento energético con una precisión elevada, así como otros valores nominales (corriente, tensión, potencia en el lugar de trabajo). Así resulta posible la recopilación y la proyección de una instalación fotovoltaica.
La medición de la intensidad de la luz se realiza con células solares de silicio monocristalinas que además reciben el abastecimiento de energía del aparato. El procesador integrado en el medidor de radiación solar realiza una corrección automática que hace que se mantenga la precisión básica después de la calibración de cada aparato en el simulador solar.
En todos los modos de medición se representan en el aparato las magnitudes de medición a elegir entre Ptot (en W/m²), Pn, Un, In (en %) o T (en °C). Los datos guardados en la memoria interna pueden transmitirse con ayuda del software a la interfaz de serie de un PC. Este medidor de radiación solar fue creado para su uso en el exterior y posee una carcasa de plástico resistente a las inclemencias meteorológicas. Sus sólidas dimensiones permiten un cómodo manejo con una mano.
Sumario
Características
- Permite medición in situ del rendimiento energético del sol.
- Permite medición de larga duración con la memoria de valores interna.
- Permite medición de rendimiento solar.
- Permite medición solar comparativa.
- Gran pantalla LCD.
- Funciones MIN, MAX y Data-Hold.
- Dimensiones compactas.
- Contiene dos células fotovoltaicas en serie de idénticas dimensiones para la alimentación del equipo.
- Una célula calibrada que realiza la medición.
- Soporte incluido para orientar el equipo en altura solar y en azimut.
Aplicaciones habituales
- Medición solar directa in situ
Con el medidor de radiación solar Mac-Solar se puede realizar una medición directa de intensidad luminosa o temperatura en una posición definida. Estos valores se pueden extraer para la comprobación del grado de efectividad de módulos fotovoltaicos o instalaciones solares y térmicas. En la pantalla aparecen las magnitudes ajustadas de intensidad luminosa y temperatura modular. Los valores pueden grabarse momentáneamente con la función Hold.

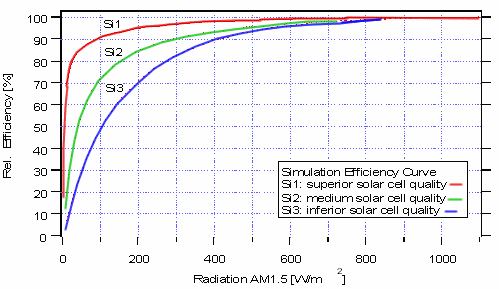

- Simulación de temperatura, potencia, tensión y corriente de módulos fotovoltaicos
El medidor de radiación solar calcula internamente la temperatura modular por medio de las magnitudes reales medidas de intensidad de la luz y de temperatura y que se realiza en una instalación ajustable de módulos fotovoltaicos del aparato.
La imagen muestra la sobretemperatura modular en una fachada de vidrio aislante fotovoltaico con una radiación Ptot (temperatura exterior de 25°C)
- Mediciones de larga duración
El medidor de radiación solar Mac-Solar está equipado internamente con una aritmética de valores medios y un logger de datos para mediciones de larga duración. A continuación se encuentran algunas aplicaciones típicas que se pueden realizar con ello.
Es necesario poder captar la radiación global en periodos prolongados para fines meteorológicos, mayormente en posición horizontal. El Mac-Solar se puede posicionar correctamente gracias a su accesorio de montaje. El medidor de radiación solar procederá del mismo modo al realizar mediciones de larga duración de la temperatura ambiental. En este caso el sensor se utiliza en posición de sombra.
- Análisis de rendimiento
Un ámbito natural de uso del medidor de radiación solar es la determinación de la intensidad de la luz solar y de la temperatura en lugares especiales como el bosque, las zonas con nieblas, zonas interiores, lugares con zonas de sombra complicadas.
Por norma general en estos casos la valoración del rendimiento en periodos de tiempo prolongados, p.e. 1 año juega un papel importante. Para ello se ofrece también un software programas de simulación con el que se pueden adaptar situaciones parecidas y que evitan la realización parcial de costosas valoraciones aproximadas.
Si se quiere obtener un resultado de medición preciso, hacen falta dos aparatos Mac-Solar, instalando uno de ellos en la posición de medición especial y el otro como aparato de referencia en horizontal a cielo descubierto.
Al finalizar la medición los datos obtenidos por el aparato de referencia son normalizados con los datos meteorológicos que existen de periodos de tiempo prolongados (p.e. 10 años). Los datos obtenidos por el otro aparato en la posición de medición especial se multiplican por el factor de normalización y estos nos permiten realizar un pronóstico de rendimiento para el periodo de medición.
- Mediciones comparativas
Una aplicación especial del medidor de radiación solar Mac-Solar es la medición comparativa con varios aparatos instalados en diferentes posiciones. Este método es especialmente apropiado para objetos que disponen de diferentes posiciones para la instalación de una instalación solar y no existe una manifestación clara de la posición propicia (p.e. sudeste, sudoeste, tejado con sombras).
Habitualmente estos problemas pueden resolverse con la ayuda de un software de programas de simulación. Pero con la ayuda del Mac-Solar podrá comprobar las condiciones reales, esto sirve sobre todo para aquellos casos en los que esté relacionado con una simulación de gran imprecisión (p.e. con sombras complejas).
En principio de usan varios aparatos de medición de radiación solar Mac-Solar simultáneamente en la posiciones correspondientes.
Los valores medios de los aparatos por separado se pueden comparar con un chequeo in situ, además de las conclusiones de la medición realizada con el logger de datos.
- Radiación solar
Mac-Solar detecta la radiación solar total a través de su célula fotovoltaica calibrada, es decir, tanto la radiación directa como la radiación difusa de la atmósfera. El mayor contenido energético de la radiación solar que llega a la superficie terrestre se encuentra en la banda visible e infrarroja del espectro ya que el ultravioleta es absorbido por la atmósfera. La radiación solar varía a lo largo del año, debido a la modificación que experimenta el ángulo que forman los rayos de luz incidentes en la superficie de la tierra, siendo mayor en verano que en invierno ya que los rayos inciden mas perpendicularmente en esta época del año.
Especificaciones técnicas
Accesorios adicionales
Con la versión completa del MacView puede leer los datos del MacSolar y analizarlos. El MacView 2.0 representa en gráficos y tablas los datos medidos con el MacSolar, además puede utilizar los valores de radiación medidos con el MacSolar para elaborar un pronóstico de rendimiento del sistema fotovoltaico. La nueva interfaz intuitiva facilita el trabajo desde el principio. La versión completa del MacView se suministra con una extensa base de datos de modulo solar ( > 26.000) y convertidor ( > 5.000). Los datos se pueden transferir mediante un cable HID desde la memoria del MacSolar a un PC. La interfaz permite transferir los datos rápidamente y sin interferencias, además del uso del MacSolar desde el PC.
Datos de interés
- Configuración del MacSolar
- Interfaz de usuario intuitiva
- Indicación / Conversión entre °C y °F
- Filtros selectivos de datos de medición y datos calculados, tanto en tabla como en gráfico
- Impresión directa de formularios y gráficos
- Base de datos
- Grabación del proyecto en una base de datos
- Ampliación de la base de datos de modulo y convertidor para la simulación
- Asistente para elaborar pronósticos de rendimiento en base al valor de medición
- Comparación de 2 proyectos o periodo de medición
- Menú de uso sencillo
- Comparación de curvas de temperatura, tensión, corriente y rendimiento
- Representación en tabla y gráfico de los datos medidos y calculados en un periodo configurable de tiempo
- Evaluación de la pérdida de instalaciones simuladas con factores ajustables y características de eficiencia
- Exportación de datos de medición en un archivo Excel
- Resultados sumados, en promedio y máximos (radiación solar, temperatura y rendimiento de instalaciones)
- Lectura directa del MacSolar
