NJM4558 (amplificador)
| ||||
NJM4558 es un amplificador operacional doble de alta ganancia compensado internamente.
Descripción
NJM4558 es un circuito integrado amplificador operacional doble de alta ganancia con circuito de compensación interno y construido en un solo chip de silicio usando un proceso epitaxial avanzado, que da como resultado características de rendimiento únicas. Es especialmente adecuado para aplicaciones en entrada y salida diferencial, así como en amplificadores potenciométricos, y donde los canales de ganancia y emparejamiento de fase sean obligatorios.
Principales características
Voltajes de operación: ±4 a ±18 V
Voltaje de entrada diferencial: ±30 V
Ganancia de alto voltaje típica: 100 dB
Alta Resistencia de entrada típica: 5 MΩ
Rango de temperatura de trabajo: -40 a 125 ºC

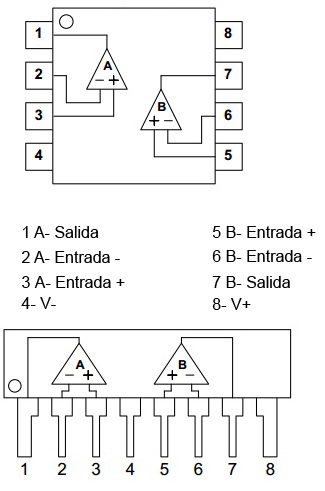

Encapsulados: DIP8, DMP8, SIP8, SOP8 y SSOP8
Idéntico a: µPC4558, RC4558, KIA4558 y JRC4558
Aplicaciones
Dentro de sus aplicaciones como doble amplificador de propósito general tenemos: filtros activos, sistemas decodificadores de audio AC-3 y amplificadores de audio.
Enlaces externos
http://www.datasheetcafe.com/4558-datasheet-dual-op-amp/
http://www.datasheet.es/PDF/455105/NJM4558-pdf.html
https://datasheetspdf.com/pdf/455105/NewJapanRadio/NJM4558/1
https://www.radiomuseum.org/tubes/tube_njm4558.html
Fuentes
IC Master, Volumen 2, United Technical Publications, 2001
Linear Integrated Circuits D.A.T.A. book electronic information series, D.A.T.A. Incorporated, 1990
