Partición GUID (GPT)
| ||||||||||||
Tabla de partición GUID (GPT) , es un estándar para la colocación de la tabla de particiones en un disco duro físico. Es parte del estándar Extensible Firmware Interface (EFI) propuesto por Intel para reemplazar el viejo BIOS del PC, heredada del IBM PC original. La GPT sustituye al Master Boot Record (MBR) usado con el BIOS.
Sumario
Características

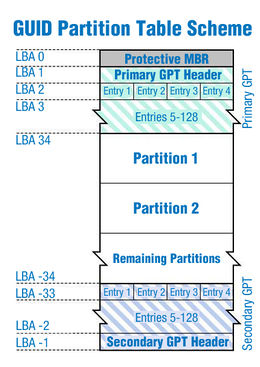

El diagrama ilustra la colocación del esquema de tabla de particiones GUID. Cada bloque lógico (LBA) tiene un tamaño de 512 bytes. Las direcciones LBA negativas indican una posición a partir del final del volumen, siendo −1 el último bloque direccionable.
Mientras que el MBR comienza con el código de arranque maestro (Master Boot Code), que contienen un binario ejecutable que identifica la partición activa e inicia el proceso de arranque, la GPT se basa en las capacidades extendidas del EFI para estos procesos. A pesar de que una entrada de MBR comienza el disco, con propósitos de protectividad y compatibilidad con el viejo esquema BIOS PC, la GPT propiamente dicha comienza con la cabecera de la tabla de particiones. GPT usa un moderno modo de direccionamiento lógico (LBA, logical block addressing) en lugar del modelo cilindro-cabeza-sector (CHS) usado con el MBR. La información de MBR heredado está almacenada en el LBA 0, la cabecera GPT está en el LBA 1, y la tabla de particiones en sí en los bloques sucesivos. En los sistemas operativos Windows de 64-bits, 16.384 bytes, o lo que es lo mismo, 32 sectores, están reservados para la GPT, dejando el bloque LBA 34 como el primer sector usable del disco. GPT proporciona asimismo redundancia. La cabecera GPT y la tabla de particiones están escritas tanto al principio como al final del disco.
MBR heredado (legacy) (LBA 0)
El motivo de que se haya mantenido un MBR al principio del disco es evitar que las herramientas antiguas de manejo de discos basados en MBR, que no reconocen los discos basados en GPT, se confundan y pudieran estropear el disco. Para evitar ésto, este MBR de seguridad especifica que el disco contiene una única partición que abarca toda la unidad GPT. El indicador de sistema (System ID) para esta partición es 0xEE, lo que indica que debe interpretarse el disco como GPT. El EFI ignora el MBR. Algunos sistemas operativos de 32 bits que no pueden leer discos GPT reconocen sin embargo este System ID y presentan el disco como disco GPT inaccesible.
Cabecera de tabla de particiones (LBA 1)
La cabecera de la tabla de particiones define los bloques de disco que pueden ser utilizados por el usuario (bloques usables). También define el número y tamaño de las entradas de partición que conforman la tabla de particiones. En Windows Server 2003 de 64 bits, hay 128 entradas de partición reservadas, cada una de 128 bytes de longitud. Así, se pueden crear hasta 128 particiones. La cabecera contiene el GUID del disco (Globally Unique Identifier, Identificador Global Único). Registra su propio tamaño y localización (siempre LBA 1), y el tamaño y la localización de la cabecera y tabla de la GPT secundarias (siempre en el último sector del disco). Es importante que también contiene una suma de comprobación CRC32 para sí mismo y para la tabla de partición, que se verifica por los procesos EFI durante el arranque. Ya que EFI utiliza y verifica esta suma de comprobación, no se debería usar editores hexadecimales para modificar el contenido de la GPT. Tales modificaciones invalidarían la suma de comprobación. En este caso, el EFI sobrescribiría la GPT primaria con la secundaria, o, si ambas copias contuviesen una suma de comprobación inválida, no podría acceder al disco.
Entradas de partición (LBAs 2 al 33)
Las entradas de partición son sencillas y claras. Los primeros 16 bytes designan el tipo de partición GUID. Por ejemplo, el GUID para una partición de sistema EFI es {28732AC1-1FF8-D211-BA4B-00A0C93EC93B}. Los siguientes 16 bytes contienen otro GUID único para la partición. Los bloques LBA de comienzo y final que delimitan la partición en el disco también se registran aquí, codificados como enteros de 64 bits. También se reserva un espacio para los nombres de las particiones y otros atributos. Formato de entrada de partición GUID Offset Longitud Contenido 0 (0x00) 16 bytes Tipo de partición GUID 16 (0x10) 16 bytes GUID único de partición 32 (0x20) 8 bytes Inicio LBA (little endian)
40 (0x28) 8 bytes Fin LBA (inclusive, generalmente impar) 48 (0x30) 8 bytes Indicadores (p.ej. bit 60 denota sólo lectura) 56 (0x38) 72 bytes Nombre de partición (36 caracteres UTF-16LE)
128 bytes totales
GUIDs de tipo de partición
S.O. asoc. Tipo de partición Globally-Unique Identifier (GUID) (None) Entrada sin usar 00000000-0000-0000-0000-000000000000 Esquema de partición MBR 024DEE41-33E7-11D3-9D69-0008C781F39F Partición de sistema EFI C12A7328-F81F-11D2-BA4B-00A0C93EC93B Windows Microsoft Reserved Partition E3C9E316-0B5C-4DB8-817D-F92DF00215AE Partición de datos básica EBD0A0A2-B9E5-4433-87C0-68B6B72699C7 Logical Disk Manager Partición de metadatos 5808C8AA-7E8F-42E0-85D2-E1E90434CFB3 Logical Disk Manager data partition AF9B60A0-1431-4F62-BC68-3311714A69AD HP/UX Partición de datos 75894C1E-3AEB-11D3-B7C1-7B03A0000000 Partición de Servicio E2A1E728-32E3-11D6-A682-7B03A0000000 Linux Partición de datos EBD0A0A2-B9E5-4433-87C0-68B6B72699C7 Partición RAID A19D880F-05FC-4D3B-A006-743F0F84911E Partición de intercambio (swap) 0657FD6D-A4AB-43C4-84E5-0933C84B4F4F Logical Volume Manager Partición (LVM) E6D6D379-F507-44C2-A23C-238F2A3DF928 Reservado 8DA63339-0007-60C0-C436-083AC8230908 FreeBSD Data partition 516E7CB4-6ECF-11D6-8FF8-00022D09712B Swap partition 516E7CB5-6ECF-11D6-8FF8-00022D09712B Unix File System (UFS) partition 516E7CB6-6ECF-11D6-8FF8-00022D09712B Vinum volume manager partition 516E7CB8-6ECF-11D6-8FF8-00022D09712B Mac OS X Hierarchical File System (HFS+) partition 48465300-0000-11AA-AA11-00306543ECAC Apple UFS 55465300-0000-11AA-AA11-00306543ECAC Apple RAID partition 52414944-0000-11AA-AA11-00306543ECAC Apple RAID partition, offline 52414944-5F4F-11AA-AA11-00306543ECAC Apple Boot partition 426F6F74-0000-11AA-AA11-00306543ECAC Apple Label 4C616265-6C00-11AA-AA11-00306543ECAC Solaris Boot partition 6A82CB45-1DD2-11B2-99A6-080020736631 Root partition 6A85CF4D-1DD2-11B2-99A6-080020736631 Swap partition 6A87C46F-1DD2-11B2-99A6-080020736631 Backup partition 6A8B642B-1DD2-11B2-99A6-080020736631 /usr partition 6A898CC3-1DD2-11B2-99A6-080020736631 /var partition 6A8EF2E9-1DD2-11B2-99A6-080020736631 /home partition 6A90BA39-1DD2-11B2-99A6-080020736631 EFI_ALTSCTR 6A9283A5-1DD2-11B2-99A6-080020736631 Reserved partition 6A945A3B-1DD2-11B2-99A6-080020736631 6A9630D1-1DD2-11B2-99A6-080020736631 6A980767-1DD2-11B2-99A6-080020736631 6A96237F-1DD2-11B2-99A6-080020736631 6A8D2AC7-1DD2-11B2-99A6-080020736631 Nota: Linux y Windows utilizan el mismo GUID para sus respectivas particiones de datos. Nota: Los GUIDs en esta tabla están escritos siguiendo un orden de bytes little-endian. Por ejemplo, el GUID para una partición de sistema EFI se escribe C12A7328-F81F-11D2-BA4B-00A0C93EC93B aquí, que corresponde a la secuencia de 16 bytes 28 73 2A C1 1F F8 D2 11 BA 4B 00 A0 C9 3E C9 3B. Nótese que sólo los tres primeros bloques tienen sus bytes cambiados de orden.
