Puente San Shan
San Shan | |
|---|---|

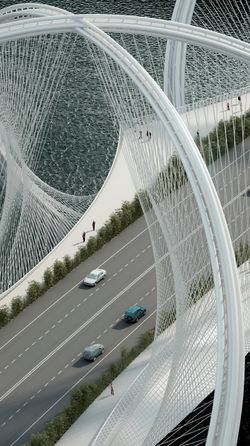

 Recreación gráfica del puente | |
| País | China |
| Localidad | Pekín |
| Construcción | 2022 |
| Cruza | Rio Gui |
| Inauguración | 2022 |
| Longitud | 452 metros |
| Longitud del vano | 95 |
| Material | Acero y hormigón |
| Uso | Carretera |
Puente San Shan. (三 ⼭). Es un puente de carretera que se encuentra en Pekín, China, cruza el Río Gui, conectando Pekín y Zhangjiakou. Se creó como parte integral del programa de infraestructura para los Juegos Olímpicos de Invierno 2022 . El nombre «San Shan” significa ‘tres montañas’ y describe la forma del puente visto de costado, con sus tres arcos conectados con el fondo montañoso.
El puente constituye una atractiva escultura dentro del paisaje montañoso característico del camino a Zhangjiakou, lugar donde se llevaron a cabo las grandes competiciones al aire libre en los Juegos Olímpicos 2022. Este puente se convirtió en un enlace público esencial para expandir el plan urbano de Pekín, integrando formalmente a los nuevos territorios en el tejido urbano de Pekín.
Diseño
Su diseño fue la inspiración para la conjunción entre la geografía montañosa circundante y el significado del símbolo olímpico. La unión de los cinco continentes se representa dentro de los anillos. La estructura principal del puente se concibe como una serie de anillos, que se conectan en sus puntos más bajos y más altos. Los anillos forman el principal elemento de la estructura, sosteniendo el puente con cables de acero ubicado entre los anillos.
Si el puente es visto de costado, se distingue una secuencia de montañas y valles, Visto desde arriba, el puente conecta las dos orillas del río Gui a través de una doble hélice de ADN similar a una cuerda. Al visitar el puente se puede observar desde la orilla un ícono de múltiples facetas, que cambia su aspecto dependiendo de las perspectivas que se tomen hacia el puente.
La estructura
- Tiene 452 metros de largo y está dividido en tres conjuntos de estructuras de acero en forma de arco conectadas cruzadas con un tramo máximo de 95 metros.
- La secuencia de arcos forma una doble hélice pretensado, que se cruza y se apoya entre sí en su parte inferior y superior.
- La hélice está diseñada y fabricada para ser lo más delgada posible y posicionada para ofrecer el mejor rendimiento estructural.
- La cubierta del puente está suspendida de la estructura por cables de acero de alta resistencia, que se conectan a los arcos de manera cruzada.
- Los arcos se construyen a partir de cilindros de acero inoxidable con fuerte resistencia lateral a través de sus conexiones. Cada miembro del arco se compone de cinco tubos de acero que están conectados por placas de listón y llevan las cargas a sus plataformas de base sólida. Aunque cada miembro de la arco se tuerce, se estabiliza por la pre-tensión del cable de pandeo bajo cargas de compresión.
- la rigidez longitudinal del puente se ve reforzada en gran medida por la naturaleza cruzada de los cables para resistir la carga dinámica de los vehículos.
- La superficie ondulada formada por los cables define y encierra el espacio interior del puente. Basado en su estructura de doble hélice, el puente utiliza 5 veces menos acero que un puente de viga de caja convencional.
Los carriles de transporte y los carriles peatonales están divididos por una franja natural de setos y árboles, que conectan las 2 orillas verdes sobre el tramo del puente. Esto mejora el puente como un «espacio público» y separa a los visitantes del tráfico.
El área alrededor del puente está creciendo rápidamente en popularidad entre los residentes y turistas como un área recreativa. Allí, el puente forma una atractiva escultura hacia un paisaje más montañoso en el camino a Zhangjiakou, donde se llevan a cabo todas las principales competiciones al aire libre en los Juegos Olímpicos de Pekín. Justo al lado del Puente San Shan hay un área designada para la Exposición Hortícola de Pekín 2019. Los grandes desarrollos de arquitectos internacionales convertirán esta región en un centro de exposiciones, que luego se transformará en un distrito recreativo para los ciudadanos. Conectando todos estos lugares importantes, el puente forma un enlace público esencial para un Plan Maestro de Expansión de Pekín más amplio e integrará formalmente los nuevos territorios en el tejido urbano de Beijing.
Sobre el Río Gui se alza el nuevo puente San Shan, un puente que creará una nueva ruta directa entre Pekín y Zhangjiakou , un distrito al noroeste de la ciudad donde se llevarán a cabo muchas de las competiciones al aire libre que tendrá lugar durante los Juegos Olímpicos.
Estudio de arquitectura Penda se ha asociado con la firma internacional de ingeniería Arup para el diseño del proyecto San Shan, un puente que estará formado por anillos superpuestos especialmente proyectado para los Juegos Olímpicos de invierno de 2022 en la ciudad China de Pekín.
Penda tiene oficinas en la ciudad de Pekín y en la capital austríaca Viena, una gran firma conocida por sus proyectos pioneros con bambú como material estructural. Entre sus últimos trabajos se incluye un prototipo para un sistema de vivienda modular.
