Retroexcavadora MF 96 HS
Retroexcavadora MF 96 HS  | |
|---|---|
 Cargadora frontal con convertidor de par y con retroexcavadora | |
| Fabricante | Massey Ferguson |
| Fábricas | Argentina |
| Predecesor | Retroexcavadora MF 86 HS |
| Características | |
| Tipo | Tractor especializado |
| Configuración | Motor Perkins 4000 con 86 cv de potencia |
| Largo / ancho / alto / batalla | Ver Datos técnicos |
| Peso | 5800 kg |
| Transmisión | Tipo Power Shuttle, 4 avance + 4 retrocesos de marchas, engranaje sincronizado |
| Tipo de frenos | Hidráulicos de banda |
| Tipo de Combustible | Diésel |
Retroexcavadora MF 96 HS, Cargadora frontal con convertidor de par y/o con retroexcavadora, Ideal para el trabajo en canteras, movimientos de suelo, viales y la agricultura.
Sumario
[ocultar]- 1 Características y ventajas
- 2 Aplicaciones
- 3 Especificaciones
- 3.1 Motor
- 3.2 Pesos y Dimensiones
- 3.3 Transmisión
- 3.4 Ejes
- 3.5 Frenos
- 3.6 Neumáticos
- 3.7 Radio de Giro
- 3.8 Volante
- 3.9 Sistema hidráulico
- 3.10 Sistema eléctrico
- 3.11 Iluminación
- 3.12 Capacidades
- 3.13 Datos de operación
- 3.14 Especificaciones de pala y retro
- 3.15 Equipamiento standard
- 3.16 Equipamiento opcional
- 4 Fuentes
Características y ventajas
Plataforma del Operador
Amplia y cómoda, la plataforma del operador puede ser accesada tanto por la derecha como por la izquierda de la MF 96. Permite total visibilidad del trabajo y posee cubierta de protección contra vuelcos - ROPS. Además, está enteramente apoyada sobre una almohadilla de goma, lo que posibilita la amortiguación de las vibraciones y aislamiento térmico de la transmisión.
La MF 96 sale de fábrica con iluminación de tránsito y puntos de seguridad, permitiendo al equipamiento transitar por calles y rutas conforme la legislación en vigor.
Retro
El nuevo proyecto de retroexcavadora aliado al sistema hidráulico de alto desagüe y cilindros de última generación garantiza una gran capacidad de levante al conjunto lanza y columna.
- Plataforma del Operador Retro Comando hidráulico Eje delantero motriz
- Eje trasero Chasis Motor Perkins 4000 Transmisión Power Shuttle
Comando hidráulico
Tanto el comando hidráulico como el de la pala cargadora poseen palancas de múltiple acción, lo que significa accionamientos simultáneos en diferentes cilindros y, consecuentemente, movimientos más rápidos y seguros.
Eje delantero motriz.
La MF 96 ofrece opcionalmente eje delantero motriz en la versión 4 x 4 (4 RM). Además de facilitar significativamente el desplazamiento del equipamiento en terrenos de baja adherencia, también proporciona un aumento del 25% en la fuerza de desagregación del cargador, mejorando mucho el rendimiento de los cargamentos en la función de pala cargadora.
El accionamiento del eje delantero motriz es realizado instantáneamente y a cualquier momento, aún con el equipamiento en movimiento y en rotación de trabajo, a través de una simple tecla en el tablero de instrumentos.
Eje trasero
Posee alta capacidad de tracción y exclusivo bloqueo del diferencial (opcional). Los frenos con discos blindados en baño de aceite, 4 discos por rueda, son accionados hidráulicamente y aumentan significativamente la vida útil del sistema y la capacidad de freno.
Chasis
Armado en monobloque, reforzado en aceros de alta resistencia, permite trabajar en las condiciones más severas.
Aplicaciones
Excavacion
A través de su retroexcavadora de alto desempeño y de gran variedad de acoplados, MF 96 desarrolla con mucha facilidad las operaciones de los más diversos tipos: desmonte de yacimientos, limpieza, ejecución de surcos, fundacionales, canales, drenajes y otros.
La versión 2RM, económica y versátil, posee neumáticos delanteros 10.5 x 18, lo que asegura una mayor flotación y consecuentemente mejor desempeño en relación a los equipamientos con neumáticos delanteros 7.5 x 16.
Asentamiento de tubos de cemento.
MF 96 también está muy bien calificada para las tareas en obras de saneamiento, donde el mismo equipamiento que excava debe asentar tubulaciones.
Agricultura
No es solamente en la industria de la construcción civil que MF 96 se consagró como un equipamiento versátil, robusto y económico. En la agricultura, ella también posee amplia aplicación principalmente, en la cosecha de arroz irrigado, donde además de ejecutar canales de irrigación y drenaje con excelente desempeño, se hace aún más versátil por gastar poco tiempo con desplazamientos. Solamente con el uso de tracción en las 4 ruedas es posible transitar en terrenos de baja adherencia, como es el caso de los residuos de paja y de algunos tipos de llanuras.
Cargamentos
La aplicación de la pala cargadora de MF 96, además de poseer tracción en las 4 ruedas, viene equipada acoplado de 1000 litros de capacidad volumétrica coronada. Esto permite movimentar un 30% más de material que los equipamientos con apenas el acoplado de 765 litros. MF 96 puede salir de fábrica en la versión exclusiva pala cargadora, con tracción en 2 o 4 ruedas.
Motor Perkins 4000
El Motor Perkins 4000 con 86 cv califica, cuanto a la potencia, a MF 96 en una categoría arriba de los demás modelos fabricados en Brasil. Este es un motor de última generación, desarrollado para atender a las actuales exigencias del mercado de máquinas industriales. Sus características técnicas proporcionan las ventajas de una mayor reserva de par, menor consumo de combustible, menor nivel de ruido y menor emisión de gases.
Transmisión Power Shuttle
Este sistema de transmisión, exclusivo de los equipamientos MF Industrial, es consagrado mundialmente por su confiabilidad, robustez y reducidos costos de mantenimiento. La alteración en el sentido de desplazamiento del equipamiento es automática a través de pedales de acción electrohidráulica sobre el reservador.
CAD / CAE
La computación gráfica hace parte de los más modernos y avanzados recursos tecnológicos que AGCO de Brasil dispone para el desarrollo de la MF 96.
En las diversas estaciones del complejo CAD/CAE, el proyecto es concebido de acuerdo con las necesidades del mercado. A partir de este recurso, todo desarrollo y los proceses de fabricación pasan a ser generados por el computador, ofreciendo garantía total de que lºos componentes serán producidos dentro del más alto modelo de calidad.
Tablero de instrumentos
Estratégicamente posicionado, el tablero lateral de instrumentos con un completo número de mostradores fue desarrollado para proporcionar lecturas fáciles y precisas. Permite el control del equipamiento en la operación del sistema retro o en el sistema con pala cargadora. La mayor facilidad para acceder a los puntos de inspección y abastecimiento reduce los costos de operacionales del equipamiento y asegura comodidad en estas operaciones.
Especificaciones
Motor
Marca / Modelo Perkins 4000
Número de cilindros 4 en línea
Cilindrada total (l) 4.1
Diámetro por curso del cilindro (mm) 101.0 x 127.0
Tasa de compresión 16:1
Potencia NBR 5484 82 cv (60.3 kw) a 2.200 rpm
DIN 70020 86 cv (63.3) a 2.200 rpm
Par NBR 5484 32.0 mkgf (314 Nm) a 1.200 rpm
DIN 70020 32.5 mkgf (319 Nm) a 1.200 rpm
Filtro de aire Seco, 2 elementos incorporados con indicador de restricción eléctrico
Sistema de enfriamiento Presurización con bomba de agua y válvula termoestática
Estrangulador Accionado eléctricamente por la llave de contacto
Pesos y Dimensiones
| Punto | Descripción | 2 RM | 4 RM |
| A | Altura máxima de operación del cargador (mm) | 4250 | 4300 |
| B | Altura de la articulación del acoplado del cargador (mm) | 3490 | 3540 |
| C | Altura máxima de descarga a 45º del acoplado del cargador (mm) | 2700 | 2750 |
| D | Alcance del acoplado del cargador a 45º altura máxima (mm) | 740 | 740 |
| E | Distancia entre ejes (mm) | 2240 | 2240 |
| F | Largo total en transporte (mm) | 7650 | 7650 |
| G | Profundidad de excavación con el cargador (mm) | 140 | |
| H | Hueco libre en relación al suelo bajo la transmisión (mm) | 365 | 400 |
| I | Altura máxima de carga (mm) | 3720 | 3720 |
| J | Altura máxima de operación en la retro (mm) | 5280 | 5280 |
| K | Alcance de la carga (mm) | 1820 | 1820 |
| L | Profundidad máxima de operación de la retro (mm) | 4700 | 4700 |
| M | Alcance máximo desde el centro de giro (mm) | 5640 | 5640 |
| N | Alcance máximo desde el eje trasero (mm) | 6670 | 6670 |
| O | Altura máxima en la posición de transporte (mm) | 3700 | 3700 |
| P | Altura de toldo (mm) | 2850 | 2850 |
| Q | Ancho (mm) | 2310 | 2310 |
| Peso de embarque (kg) | 6420 | 6560 | |
| Peso de operación (kg) | 5800 |
El peso puede cambiar de acuerdo a la configuración de la máquina
Transmisión
- Tipo Power Shuttle
- Número de marchas 4 avance + 4 retrocesos
- Engranaje Sincronizado
- Reverso en el sentido de desplazamiento electrohidráulico accionado por los pedales del acelerador.
- Lubricación bajo presión con aceite filtrado por 2 elementos de enfriado por radiador.
- Cuadro de Velocidades Máximas
| Marchas | Adelante | Atrás |
| 1a | 5.38 | 5.40 |
| 2a | 9.54 | 9.56 |
| 3a | 17.40 | 17.45 |
| 4a | 30.71 | 30.80 |
Neumáticos delanteros 12.5 - 18 y traseros 16.9 - 28
Ejes
Delantero
Tipo Industrial con viga enteriza super reforzada, especialmente para servicios pesados Accionado a través del acoplamiento hidráulico de un paquete de discos. El flujo hidráulico es direccionado por una válvula comandada eléctricamente a través de un botón ubicado en el tablero de instrumentos Trocha 1620 (2 RM) 1830 (4 RM) Reducción del diferencial 2.67:1 Reducción final (planetaria) 6:1
Trasero
Trocha (mm) 1730 Reducción del diferencial 3.46:1 Reducción final (planetaria) 3.140 : 1
Frenos
Servicio: blindados en baño de aceite, con 4 discos por rueda, accionados hidráulicamente por medio de pedales
Estacionamiento: accionado independientemente del freno de servicio, por palanca posicionada al lado derecho del operador.
Neumáticos
Delanteros
| 2 RM | 4 RM |
| 10.5 - 18 / 1 - 10 lonas | 12.5 - 18R4 - 10 lonas |
Traseros
| 2 RM | 4 RM |
| 16.9 - 28R4 - 10 lonas o 14.0 - 24R4 - 10 lonas | 16.9 - 28R4 - 10 lonas |
Radio de Giro
Con el freno accionado (mm) 5500
Sin el freno accionado (mm) 6300
Volante
Tipo Hidrostática
Bomba De engranajes
Caudal (l/min) 11 a 1.000 rpm
Presión de alivio (bar) 115
Sistema hidráulico
Bomba De engranajes
Caudal (l/min) 104 2.200 rpm
Presión de alivio - (bar) 190
Circuito hidráulico cargador: Comando de 2 secciones con válvula de alivio incorporada a la derecha del operador, con control de flotación y accionado por una palanca de múltiple acción.
Comando hidráulico, retro: Comando de 8 secciones con giro, lanza de profundidad, columna de levante y remolque accionados por 2 palancas de múltiple acción y estabilizadores accionados por 2 palancas de simple acción.
Sistema eléctrico
Voltaje (V) 12
Capacidad del alternador (A) 55
batería (Ah) 90
Iluminación
Tráfico 2 faroles delanteros de luz alta y luz baja, guiños, 2 linternas delanteras con indicador direccional, 2 linternas traseras con guiños, indicador direccional, guiños y luz de freno
Servicio 2 faroles delanteros y 2 faroles traseros
Capacidades
Tanque de combustible (l) 85.0
Sistema de enfriamiento (l) 14.2
Cárter del motor (l) 7.9
Transmisión / dirección (l) 58.0
Reducción final trasera (cada lado) 1.9
Eje delantero motriz (l) 6.5
Reducción final delantera (cada lado) 1.1
Fluido de freno (l) 0.25
Sistema hidráulico (l) 47.0
Datos de operación
Retro
Arco de giro 180º
Rotación del remolque 148º
Fuerza de excavación del cilindro de remolque (kgf) 4800
Fuerza de excavación del cilindro de la lanza de profundidad (kgf) 3400

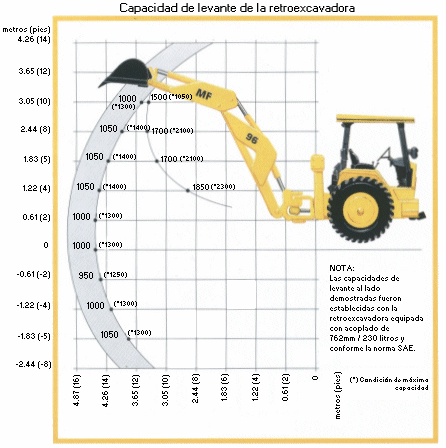

Capacidad de levante de lanza de profundidad máxima (kg) 2300
Capacidad de levante de la columna de levante maxima (kg) 1400
Tiempo de bajada de columna sin carga 2 seg 58 centésimos
Tiempo de elevación de la lanza de profundidad con carga 2 seg 58 centésimos
Tiempo de elevación de la lanza de profundidad sin carga 4 seg 20 centésimos
Tiempo de descarga del remolque 5 seg 20 centésimos
Tiempo de giro 90º con carga 2 seg 48 centésimos
Tiempo de giro 90º con carga 2 seg 10 centésimos
Distancia entre las zapatas de estabilizadores 1 seg 42 centésimos
Posición de trabajo - máxima (mm) 3900
Posición de transporte (mm) 1940
Los daos hasta aquí discriminados han sido determinados con la capacidad de 762 mmv 230 litros con movimiento de arcilla
Cargador
Capacidad de levante a altura máxima (kg) 2550
Fuerza de excavación (kgf) 4335
Tiempo para elevar a la altura máxima con carga 4 seg 36 centésimos
Tiempo para elevar a la altura máxima sin carga 4 seg 20 centésimos
Tiempo de bajada con carga 2 seg 52 centésimos
Tiempo de bajada sin carga 5 seg 26 centésimos
Angulo de descarga 53º
Tiempo de descarga 1.44 centésimos
Los daos hasta aquí discriminados han sido determinados con la capacidad de 765 litros de capacidad volumétrica cargado.
Especificaciones de pala y retro
Pala
Volumen coronado (l) 765
Peso (kg) 326
Ancho (mm) 2310
Volumen coronado (l)
(uso EXCLUSIVO en las versiones 4RM) 1000
Peso (kg) 370
Ancho (mm) 2310
Retro
| Tipo | Ancho (mm) | Peso (kgf) | Volumen coronado (l) |
| Excavación 12" | 305 | 103 | 94 |
| Excavación 18" | 457 | 123 | 157 |
| Excavación 24" | 609 | 143 | 221 |
| Excavación 30" | 762 | 163 | 303 |
| Excavación 30" al ras | 762 | 139 | 230 |
| Excavación 36" | 914 | 84 | 380 |
| Trapezoidal | |||
| (Angulo de laude 32º) | inferior 340 | 118 | 325 |
| superior 1230 | |||
| Limpieza | 1820 | 172 |
Equipamiento standard
- Cubiertas con protección ROPS
- Cinturón de seguridad
- Iluminación de servicio
- Espejo retrovisor
- Bocina
Equipamiento opcional
- Columna de manejo ajustable
- Bloqueo del diferencial trasero
- Monitor de seguridad del motor
- Bujía calentadora para arranque en clima frío
- Kit para sostenimiento en servicios de llanura
- Remolque
