Es la variación total permisible de tamaño para cada detalle en el dibujo de una pieza
Campo al que perteneceDibujo


Tolerancias y sus dimensiones

Los sistemas modernos de asignación de tolerancias, los cuales incluyen tolerancias geométricas y posicionales, utilizan referencias o destinos de referencia e interpretaciones mas precisas de tolerancias lineales o angulares, proporcionan a diseñadores y dibujantes los medios de expresar variaciones permisibles de una manera muy precisa. Además, los métodos y símbolos son de alcance internacional y no son afectados por barreras lingüísticas.

No es necesario utilizar tolerancias geométricas para cada detalle en el dibujo de una pieza. En la mayoría de los casos es de esperarse que si cada detalle satisface todas las tolerancias dimensionales, las variaciones de forma serán adecuadamente controlada por la precisión del proceso de fabricación y el equipo utilizados.

Límites de Tolerancia

Tolerancia. La tolerancia en una dimensión es la variación total permisible de su tamaño, la cual es igual a la diferencia entre los límites de tamaño. En ocasiones se utiliza el plural de tolerancias para determinar las variaciones permisibles del tamaño especificado cuando las tolerancias se expresan bilateralmente.

En teoría, es imposible producir una pieza a un tamaño exacto, porque cada pieza, si se mide con precisión, se observara que es de un tamaño ligeramente diferente, sin embargo, para propósitos de análisis e interpretación, se tiene que reconocer un número de tamaños distintos de cada dimensión: tamaño real, tamaño nominal, tamaño especificado y tamaño de diseño.

Tamaño real.

Es el tamaño medido de una pieza individual.

Tamaño nominal.

Es la designación del tamaño utilizado para propósitos de identificación general. Se utiliza cuando se hace referencia a una pieza en una lista de partes de un dibujo de ensamble, en una especificación, o en otro documento similar.

Tamaño especificado

Este es el tamaño especificado en el dibujo donde el tamaño esta asociado con una tolerancia. El tamaño especificado, por lo general, es idéntico al tamaño de diseño o, si no hay un margen implicado, al tamaño básico.

Tamaño de diseño

El tamaño de diseño de una dimensión es el tamaño en relación con el cual se asigna la tolerancia a esa dimensión.

En teoría es el tamaño en el que se basa el diseño del detalle individual, por consiguiente, es el tamaño que debe ser especificado en el dibujo, para dimensiones de detalles conjugados, se deriva del tamaño básico por la aplicación del margen, pero cuando no existe margen, es idéntico al tamaño básico.

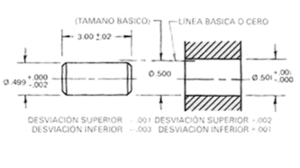

Desviaciones

La diferencia entre el tamaño básico y los tamaños máximos y mínimos se llaman desviaciones hacia arriba y desviaciones hacia abajo, respectivamente.

Dimensiones básicas

Una dimensión básica representa el tamaño exacto teórico o ubicación de un detalle. Es la base a partir de la cual se establecen las variaciones permisibles por medio de tolerancias u otras dimensiones, en notas o en marcos de control de detalle. Se muestran sin tolerancias y cada dimensión básica se encierra en un marco rectangular para indicar que las tolerancias en que aparecen en la nota de tolerancias generales no se aplican.

Detalle

Es una parte específica, característica de una pieza tal como una superficie, un barreno, una ranura, una rosca de tornillo o perfil. Aunque un detalle puede incluir una o más superficies, el término se utiliza generalmente en la asignación de tolerancias geométricas en un sentido mas restringido, para indicar un punto especifico, línea o superficie.

Eje

Es una línea recta teórica en torno a la cual gira una pieza o detalle circular o se podría considerar que gira.




Interpretación de dibujos y dimensiones

No debería ser necesario especificar la forma geométrica de un detalle a menos que se requiera alguna precisión particular. Las líneas que parecen ser rectas implican rectitud; las que parecen ser redondas implican circularidad; aquellas que parecen ser paralelas representan paralelismo; aquellas que parecen ser cuadradas implican perpendicularidad; las líneas de centro implican simetría, y los detalles que parecen ser concéntricos en torno a un centro a una línea de centro común implican concentricidad.

Por consiguiente, no es necesario agregar dimensiones angulares de 90º a esquinas de partes particulares o especificar que los lados opuestos son paralelos.

Sin embargo, si se permite una desviación particular de la forma ilustrada, o si se requiere un cierto grado de precisión de forma, esto se debe especificar. Si se permite una ligera desviación de la forma geométrica verdadera, deberá exagerarse panorámicamente para mostrar con claridad dónde aplicar las dimensiones.
