UA1458 – UA1558. Son amplificadores operacionales dobles similares al más popular de los circuitos integrados, el 741.

Descripción

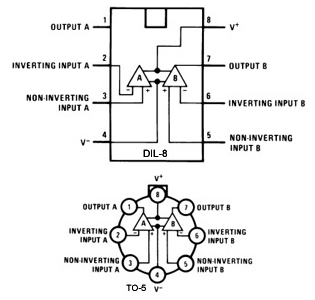

Estos componentes electrónicos aparecen en el mercado con varias denominaciones 1558 y 1458 según el fabricante que lo desarrolla, se componen de dos amplificadores operacionales de uso común similar al más popular de los circuitos integrados, el 741. Se suministran en un encapsulados plásticos doble en línea DIL-8 y de metal TO-5. En la figura se muestra su encapsulado y la distribución de los pines de conexión.

Principales características

Tensión de alimentación (Vss): LM1458: ±22V; LM1558: ±18V

Potencia de disipación: LM1458: 400mW; Lm1558: 500mW

Rango de temperatura de trabajo: LM1458: 0 a +70 ºC; LM1558: -55 a +125 ºC

Resistencia de entrada (Rin): 1MΩ

Velocidad de respuesta: 0.5V/μs

No requieren compensación de frecuencia.

Aplicaciones

Por sus características se utilizan en una amplia variedad de aplicaciones de instrumentación, controles remotos industriales, sensores ópticos, controladores de conversores de señales analógicos digitales y amplificadores para foto-diodos.

Enlaces externos

http://www.todoelectronica.com/circuito-integrado-lm1458-p-61486.html

http://electronica.com.ve/new/catalog/product_info.php?products_id=1790

http://www.newtoncbraga.com.br/index.php/ideias-dicas-e-informacoes-uteis/43-circuitos-integrados-cmos/6799-ca1458-duplo-amplificador-operacional-ip621

Fuente

M. S. Morley. The Linear Ic Handbook. TAB Professional and Reference Books, 1986

Derivation and Tabulation Associates, inc. Linear Integrated Circuits. D.A.T.A. Incorporated, 1984

Alfonso Carretero Montero. Electrónica. Editex, 2009
