Cazador de satélite SM-10
|
El cazador de satélite SM-10 profesional es una ayuda insustituible en las tareas de instalación y mantenimiento de sistemas de recepción de televisión por satélite analógico así como para optimizar la colocación o la orientación de las instalaciones. El cazador de satélite SM-10 destaca por sus modernos circuitos electrónicos, su sólido formato mecánico, su reducido peso, su componente de red interno LNB y su bolsa protectora con cinta para llevarlo colgado. Estas características lo hacen ideal para el uso portátil. La gran pantalla LCD con iluminación de fondo y gráfico de barras facilita la lectura de los diferentes valores, como la frecuencia, el valor de campo, el modo operativo y la unidad de medida. La carcasa de metal proporciona una buena protección a los circuitos internos incluso en el exterior.
Sumario
Características
- Aparato manejable para determinar la potencia de campo de las señales por satélite (señal ZF)
- Sintonización de la frecuencia con control PLL 900 ... 2150 MHz)
- Campo de salida 1,0 13/18 V, 22 kHz y DiSEqCTM para amplificadores LNB
- Mediciones de corriente LNB hasta 250 mA
- Acumuladores recargables
- Desconexión automática
- Memoria para registrar 99 canales
- Mantiene el valor pico (nivel de entrada máximo)
- Control acústico de la potencia de la señal
- Registro automático del ajuste seleccionado
- Control de introducción por el teclado

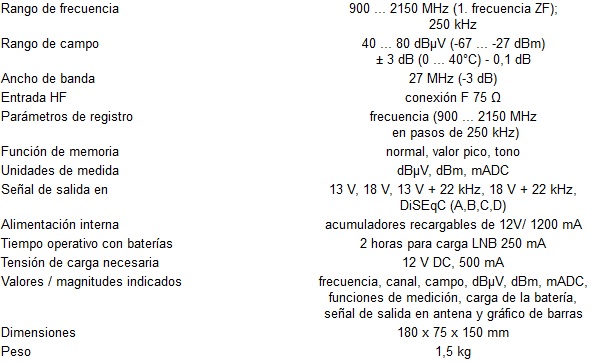

Especificaciones técnicas
Display
1. Gráfico de barras
Para visualizar el nivel de señal. La división de la escala equivale a 1 dBuV. La cantidad de divisiones de la escala permanece idéntica con una entrada constante de señal entre 40 y 80 dBuV.
2. Indicaciones de función
Indica la función de retención del valor pico, el estado de batería y el funcionamiento acústico del monitor. Se ilumina la función correspondiente elegida.
3. Indicación del canal
Indica el canal seleccionado actualmente.
4. Indicación de la señal
Indicación de la señal en dBuV o dBmV y el valor de la corriente al LNB en mA DC.
5. Indicación de la frecuencia
La indicación de la frecuencia corresponde a la frecuencia ZF seleccionada.
6. Símbolos de unidades de medida
Se ilumina el símbolo correspondiente de la unidad de medida seleccionada (dBuV, dBm, mA DC).
Imágenes del cazador de satélite SM-10
Ajuste de la antena parabólica para tener una recepción correcta de la señal con el cazador de satélite SM-10.
Con la bolsa de transporte para el cazador de satélite SM-10 tendrá una protección correcta para este.
