Tarjeta de expansión

Tarjeta de expansión.
Información sobre la plantilla
Tarjeta de video.
Inventado por:Nombre del Inventor.
Fecha de invención:Fecha de Invención.
Conectado a:la Motherboard a través de una ranura de expansión
Fabricantes:ATI, Nvidia, entre otros

Tarjetas de expansión. Es una serie de circuitos, chips y puertos integrados en una placa plástica, la cuál cuenta con un conector lineal diseñado para ser insertado dentro de una ranura ó Slot especial de la tarjeta principal Motherboard. Esta tarjeta tiene como función aumentar las capacidades de la computadora en la que se instala (Aumentar la capacidad de proceso de video, permitir el acceso a redes, permitir la captura de audio externa, etc.

Historia

El primer microordenador en ofrecer un bus de tarjeta tipo ranura fue el Altair 8800, desarrollado en 1974-1975. Inicialmente, las implementaciones de este bus eran de marca registrada (como Apple II y Macintosh), pero en 1982 fabricantes de computadoras basadas en el Intel 8080/Zilog Z80 que ejecutaban CP/M ya habían adoptado el estándar S-100. IBM lanzó el bus XT, con el primer IBM PC en 1981; se llamaba entonces el bus PC, ya que el IBM XT, que utilizaba el mismo bus (con una leve excepción) no se lanzó hasta 1983. XT (también denominado ISA de 8 bits) fue reemplazado por ISA (también denominado ISA de 16 bits), conocido originalmente como el bus AT, en 1984. El bus MCA de IBM, desarrollado para el PS/2 en 1987, competía con ISA, pero cayó en desgracia debido a la aceptación general de ISA de parte de la industria, y la licencia cerrada que IBM mantenía sobre MCA.

EISA, la versión extendida de 32 bits abogada por Compaq, era común en las placas base de los PC hasta 1997, cuando Microsoft lo declaró un «subsistema heredado» en el libro blanco industrial PC 97. VESA Local Bus, un bus de expansión al principio de los 1990 que estaba ligado intrínsecamente a la CPU 80486, se volvió obsoleto (además del procesador) cuando Intel lanzó la CPU Pentium en 1993.

El bus PCI se lanzó en 1991 para reemplazar a ISA. El estándar (ahora en la versión 3.0) se encuentra en las placas base de los PC aun hoy en día. Intel lanzó el bus AGP en 1997 como una solución dedicada de aceleración de video. Aunque se denominaba un bus, AGP admite una sola tarjeta a la vez. A partir de 2005, PCI Express ha estado reemplazando a PCI y a AGP. Este estándar, aprobado en 2004, implementa el protocolo lógico PCI a través de una interfaz de comunicación en serie.

Después del bus S-100, este artículo sólo menciona buses empleados en PCs compatibles con IBM/Windows-Intel. La mayoría de las otras líneas de computadoras que no eran compatibles con IBM, inclusive las de Tandy, Commodore, Amiga y Atari, ofrecían sus propios buses de expansión. Aun muchas consolas de videojuegos, tales como el Sega Genesis, incluían buses de expansión; al menos en el caso del Genesis, el bus de expansión era de marca registrada, y de hecho las ranuras de cartucho de la muchas consolas que usaban cartuchos (excepto el Atari 2600) calificarían como buses de expansión, ya que exponían las capacidades de lectura y escritura del bus interno del sistema. No obstante, los módulos de expansión conectados a esos interfaces, aunque eran funcionalmente iguales a las tarjetas de expansión, no son técnicamente tarjetas de expansión, debido a su forma física.

Para sus modelos 1000 EX y 1000 HX, Tandy Computer diseñó la interfaz de expansión PLUS, una adaptación de las tarjetas del bus XT con un factor de forma más pequeño. Porque es eléctricamente compatible con el bus XT (también denominado ISA de 8 bits o XT-ISA), un adaptador pasivo puede utilizarse para conectar tarjetas XT a un conector de expansión PLUS. Otra característica de tarjetas PLUS es que se pueden apilar. Otro bus que ofrecía módulos de expansión capaces de ser apilados era el bus «sidecar» empleado por el IBM PCjr. Éste pudo haber sido eléctricamente igual o similar al bus XT; seguramente poseía algunas similitudes ya que ambos esencialmente exponían los buses de dirección y de datos de la CPU 8088, con búferes y preservación de estado, la adición de interrupciones y DMA proveídos por chips complementarios de Intel, y algunas líneas de detección de fallos (corriente idónea, comprobación de Memoria, comprobación de Memoria E/S).

Otra vez, PCjr sidecars no son técnicamente tarjetas de expansión, sino módulos de expansión, con la única diferencia siendo que el sidecar es una tarjeta de memoria envuelta en una caja de plástico (con agujeros que exponen los conectores).

Clasificación

Atendiendo a su función:

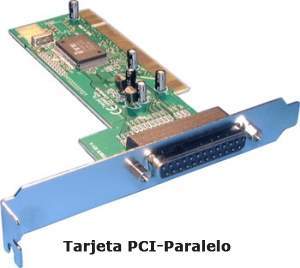

Nos permite ampliar el número de puertos paralelos de nuestro ordenador
  • Tarjetas aceleradoras de gráficos.
  • Tarjetas red local cableada.
  • Tarjetas de red inalámbrica.
  • Tarjetas PCMCIA.
  • Tarjetas de sonido.
  • Tarjetas controladoras IDE.
  • Tarjetas controladoras SCSI.
  • Tarjetas fax-módem.
  • Tarjetas osciloscopio.
  • Tarjetas de video.
  • Tarjetas de expansión de puertos.
  • Tarjetas de diagnóstico.
  • Tarjetas sintonizadoras TV/FM.
  • Tarjetas capturadoras de video.
  • Tarjeta adaptadora PCMCIA a PC.
  • Tarjeta de expansión de memoria RAM.

Atendiendo a su conexión:

  • Tarjetas ISA (ya en desuso).
  • Tarjetas PCI.
  • Tarjetas PCIx.
  • Tarjetas PCIe 1x.
  • Tarjetas PCIe 4x.
  • Tarjetas PCIe 16x.
  • Tarjetas PCMCIA, esta última para ordenadores portátiles, que está siendo sustituida por las ExpressCard.

Tarjetas de expansión externas

Actualmente las tarjetas de expansión tienden a miniaturizarse y a volverse portátiles, por lo que de manera formal, ya no se trata de tarjetas de expansión sino de periféricos. Sin embargo por tratarse de tecnología nueva, que aún no se ha clasificado de manera generalizada, pero se les conoce como "tarjetas de expansión externas". Es importante mencionar que ya cuentan con nombres propios, como ejemplos nos encontramos las siguientes: Adaptador USB-LAN (para redes basadas en cable). Adaptador USB-WiFi (para redes inalámbricas). Tarjeta de audio externa USB-Jack 3.5" (para la conexión de bocinas, micrófono y audífonos). HUB USB (aumenta la cantidad de puertos USB disponibles). Adaptador USB-Fax/Módem (permite la conexión a Internet por medio de la red telefónica convencional). Adaptador USB – TV/Radio (permite la conexión del cable de la antena de la TV y de la radio).

Tarjetas de expansión integradas

Se trata de tarjetas de expansión presentes en el cuerpo de la tarjeta principal (Motherboard), las cuáles regularmente cuentan con funciones básicas y baja capacidad lo que permite economizar el precio de los equipos. Estas tarjetas no se pueden desmontar de la "Motherboard" (ya que vienen en forma de puertos); el modo de desactivarlas es colocando una tarjeta externa ó interna nueva y configurándola de manera correcta. Los tipos de tarjetas de expansión integradas mas comunes son:
