Banda de 10m

Banda de 10m
Información sobre la plantilla
Concepto:La Alta Frecuencia -High Frecuency-HF va desde 3 MHz a 30 MHz. En Cuba, esta banda va de los 28.000 kHz a los 29.700 kHz.

Banda de 10m. Es la última banda HF. Por esa razón comparte algunos modos de propagación de las bandas VHF.

Características

Banda voluble y sumamente dependiente de la ionización y por ende, del ciclo solar .La banda se abre con la aurora y puede seguir siendo usada aún algunas horas luego del ocaso. Comparte con la banda de 6m una actividad Esporádica E entre mayo y agosto (esto es aplicable al hemisferio norte de nuestro planeta, para el hemisferio sur esta condición se da de noviembre a febrero), lo que la asemeja a las bandas VHF. Tiene un ancho de banda de(1700 kHz, 17 veces más que la banda de 40m), y entre otras ventajas, tiene entre 28,200 y 28,300 MHz, varias balizas que permiten monitorear la propagación.

Antenas

Habitualmente, las antenas para la banda de 10m requieren un ancho de banda suficientemente grande como para abarcar sus 1,9 MHz. De todas las bandas HF, es la que tiene las antenas de menores dimensiones. Un dipolo para esta banda mide unos 5 metros, un tamaño razonable para una antena Yagi o para una antena dipolo. La antena HB9CV, con sus dimensiones razonables, también es sumamente apreciada. Hay variedad de antenas verticales comerciales para esta banda. Las antenas de CB son habitualmente modificadas (acortadas) por los radioaficionados para transmitir en esta banda.

Propagación

Esta banda se comporta de manera similar a la banda de 6m: Tiene funcionamiento de banda HF y de banda VHF, utilizando los mecanismos de propagación de ambas. Es una banda muy favorable para el DX durante el día únicamente en años de alta actividad solar, cuando la MUF sube lo suficiente.

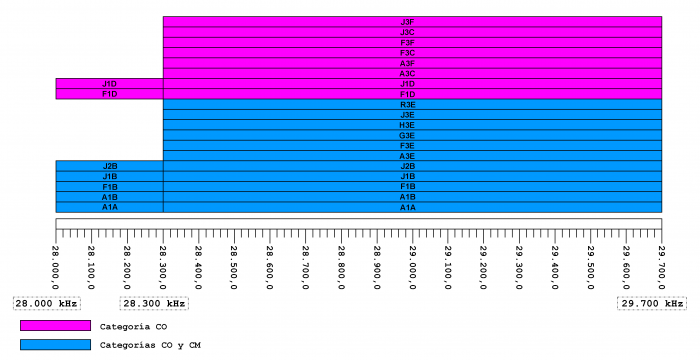

La banda de 10m para Cuba

Imagen3 banda 10m.png

Tipos de modulaciones empleados

tipo de modulación de la portadora principal , naturaleza de la señal (o señales) que modula la portadora principal. Tipo de información que se va a transmitir

  • J3F: banda lateral única, portadora suprimida - un solo canal con información analógica - televisión (video).
  • J3C: banda lateral única, portadora suprimida - un solo canal con información analógica - facsímil.
  • F3F: modulación de frecuencias - un solo canal con información analógica - televisión (video).
  • F3C: modulación de frecuencias - un solo canal con información analógica - facsímil.
  • A3F: doble banda lateral - un solo canal con información analógica - televisión (video).
  • A3C: doble banda lateral - un solo canal con información analógica - facsímil.
  • J1D: banda lateral única, portadora suprimida - un solo canal con información cuantificada o digital, sin utilizar una subportadoras moduladora (se excluye el multiplaje por distribución de tiempo) - transmisión de datos, tele medida, telemando.
  • F1D: modulación de frecuencias - un solo canal con información cuantificada o digital, sin utilizar una subportadoras moduladora (se excluye el multiplaje por distribución de tiempo) - transmisión de datos, tele medida, telemando.
  • R3E: banda lateral única, portadora reducida o de nivel variable - un solo canal con información analógica - telefonía (incluida la radiodifusión sonora).
  • J3E: banda lateral única, portadora suprimida - un solo canal con información analógica - telefonía (incluida la radiodifusión sonora).
  • H3E: banda lateral única, portadora completa - un solo canal con información analógica - telefonía (incluida la radiodifusión sonora).
  • G3E: modulación de fase - un solo canal con información analógica - telefonía (incluida la radiodifusión sonora).
  • F3E: modulación de frecuencias - un solo canal con información analógica - telefonía (incluida la radiodifusión sonora).
  • A3E: doble banda lateral - un solo canal con información analógica - telefonía (incluida la radiodifusión sonora).
  • J2B: banda lateral única, portadora suprimida - un solo canal con información cuantificada o digital, utilizando una subportadoras moduladora (se excluye el multiplaje por distribución de tiempo) - telegrafía (para recepción automática).
  • J1B: banda lateral única, portadora suprimida - un solo canal con información cuantificada o digital, sin utilizar una subportadoras moduladora (se excluye el multiplaje por distribución de tiempo) - telegrafía (para recepción automática).
  • F1B: modulación de frecuencias - un solo canal con información cuantificada o digital, sin utilizar una subportadoras moduladora (se excluye el multiplaje por distribución de tiempo) - telegrafía (para recepción automática).
  • A1B: doble banda lateral - un solo canal con información cuantificada o digital, sin utilizar una subportadoras moduladora (se excluye el multiplaje por distribución de tiempo) - telegrafía (para recepción automática).
  • A1A: doble banda lateral - un solo canal con información cuantificada o digital, sin utilizar una subportadoras moduladora (se excluye el multiplaje por distribución de tiempo) - telegrafía (para recepción acústica).

Ancho de banda

  • En la Región 1 IARU: de 28.000 a 29.7 MHz. Algunas excepciones son conferidas a estaciones africanas durante el día.
  • En la Región 2 IARU: de 28.000 a 29.7 MHz. En Cuba, esta banda va de los 28.000 kHz a los 29.700 kHz.
  • En la Región 3 IARU: de 28.000 a 29.7 MHz.

Véase además


Fuentes

  • Manual de Capacitación de la Academia del Radioaficionado.
