Máquina destinada a cavar terrenos.

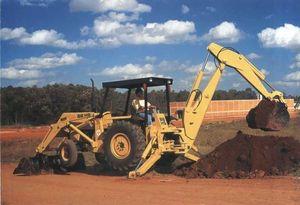

Retroexcavadora. Máquina de construcción civil dotada de un brazo articulado terminado en una cuchara que sirve para cavar el suelo y depositar el material extraído en un medio de transporte o sobre el terreno.

Utilización y accionamiento

Se emplean generalmente para apertura de zanjas, para hacer trincheras, apertura de conductos para colocación de tuberías, conformar canales, y, en general, cualquier tipo de movimiento de tierra similar.

La retroexcavadora, a diferencia de la excavadora frontal, incide sobre el terreno excavando de arriba hacia abajo. Realiza el movimiento de tierras a nivel inferior al plano de apoyo, o un poco superior a éste. El operador del tractor controla el accionamiento de todos los mecanismos desde su puesto en la cabina, sin necesidad de personal auxiliar.

Mecanismos

Cabina. Consiste en el conjunto donde se ubica el operador con sus mecanismos de accionamiento y control, así como el motor y demás componentes como trasmisiones, sistema hidráulico, etc.

Mecanismo de giro. Todo el equipo puede girar sobre un punto para colocarse en posición de trabajo o de descarga, sin que se mueva el tren de rodaje.

Brazo. Es el conjunto de piezas articuladas que permiten colocar la cuchara en posición de trabajo, accionarla para el corte de la tierra, y llevarla a la posición de descarga. El esfuerzo se realiza por medio de cilindros hidráulicos.

Cuchara. Está constituida por un cajón donde se recoge el material cortado, y está dotada de un borde con filo (cuchilla), que es el que produce el corte. La cuchilla es intercambiable cuando se desgasta.

Sistema de rodaje. Las retroexcavadoras pesadas por lo regular van montadas sobre un rodaje de esteras, pero hay modelos simples que forman parte de un tractor sobre neumáticos.

Gatos de apoyo. Algunos modelos están dotados de gatos de apoyo retráctiles (uno a cada lado), que sirven para soportar el esfuerzo durante el corte del material.
