Vía férrea. Parte de la infraestructura ferroviaria, formada por el conjunto de elementos que conforman el sitio por el cual se desplazan los trenes.

Las vías férreas

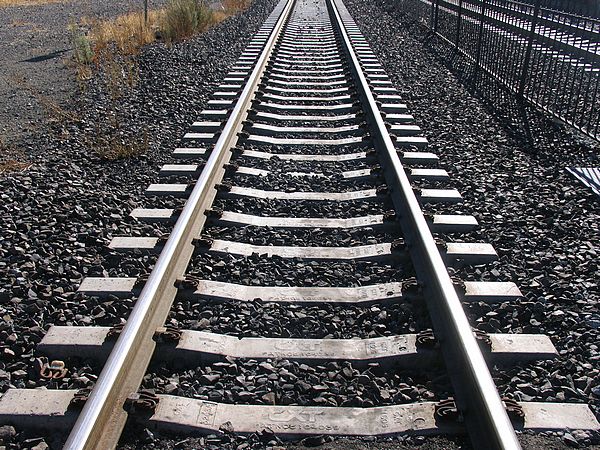

Estas son el elemento esencial de la infraestructura ferroviaria y constan, básicamente, de carriles apoyados sobre traviesas que se disponen dentro de una capa de balasto. Para su construcción es necesario realizar movimiento de suelos y obras de fábrica (puentes, alcantarillas, muros de contención, drenajes, etcétera).

Esta infraestructura básica se completa con sistemas de señalización y, en el caso de líneas electrificadas, con el tendido eléctrico que provee de energía a las locomotoras.

Orígenes

En el siglo XVIII, los trabajadores de diversas zonas mineras de Europa descubrieron que las vagonetas cargadas se desplazaban con más facilidad si las ruedas giraban guiadas por un carril hecho con planchas de metal, ya que de esa forma se reducía el rozamiento. Los carriles para las vagonetas sólo servían para trasladar los productos hasta la vía fluvial más cercana, que por entonces era la principal forma de transporte de grandes volúmenes. La Revolución Industrial, en la Europa de principios del siglo XIX, exigió formas más eficaces de llevar las materias primas hasta las nuevas fábricas y trasladar desde éstas los productos terminados.

Primera vía férrea

La primera vía férrea pública del mundo, la línea Stockton–Darlington, en el noreste de Inglaterra, dirigida por George Stephenson, se inauguró en 1825. Durante algunos años esta vía sólo transportó carga; en ocasiones también utilizaba caballos como fuerza motora. La primera vía férrea pública para el transporte de pasajeros y de carga que funcionaba exclusivamente con locomotoras de vapor fue la de LiverpoolManchester, inaugurada en 1830. También fue dirigida por George Stephenson, en esta ocasión con ayuda de su hijo Robert Stephenson.

El éxito comercial, económico y técnico de la línea Liverpool–Manchester transformó el concepto de vías férreas, y no sólo en Gran Bretaña. Algo que antes se veía como medio para cubrir recorridos cortos, beneficioso sobre todo para la minería, se consideraba ahora capaz de revolucionar el transporte de largo recorrido, tanto de pasajeros como de mercancías. Se había pensado que cualquiera podría, previo pago de un peaje, poner un tren sobre las vías férreas, igual que se hacía con los barcos en los canales; pero el volumen de tráfico entre Liverpool y Manchester pronto demostró que el uso de una vía fija debía controlarse desde una central y que era preciso mantener una distancia segura entre los trenes mediante algún sistema de señalización. Las primeras señales mecánicas instaladas a lo largo de la vía aparecieron en 1830.

Desde mediados de la década de 1830 se desarrolló con rapidez en Gran Bretaña y en la Europa continental la construcción de vías férreas entre ciudades. Los ferrocarriles ingleses fueron construidos por empresas privadas, con una mínima intervención del gobierno, pero en Europa continental casi siempre la construcción estuvo controlada, y en ocasiones fue realizada, por los gobiernos nacionales o estatales. Así se estableció en Europa (menos en Gran Bretaña) la tradición del ferrocarril como empresa pública y la obligación del gobierno de financiar cuando menos en parte el mantenimiento y la ampliación de la infraestructura nacional de vías férreas. La participación del gobierno estaba orientada a impedir la duplicación innecesaria de la competencia en las rutas más lucrativas —como ocurrió en Gran Bretaña— y a garantizar que los ferrocarriles se expandieran de la mejor forma para el desarrollo social y económico del estado o del país del que se tratara. También eran importantes las consideraciones técnicas, económicas e incluso militares.

La intervención estatal se consideró primordial a la hora de elegir y unificar el ancho de vía, que es el parámetro que mejor define una vía ferroviaria, la mínima distancia entre las caras interiores de los carriles, ya que limita los tipos de material móvil que lo pueden utilizar y condiciona las conexiones posibles con otros ferrocarriles.

Ancho de vía

Los constructores de Europa y de Norteamérica adoptaron en general el ancho de 1.435 mm (56 pulgadas y media) del proyecto de George Stephenson, que se basó en los tendidos de vía para vagonetas de mina desde su lugar de origen; empíricamente se había demostrado que era la dimensión más adecuada para el arrastre por medios humanos o con caballerías. La normalización internacional de este ancho no se produjo hasta la Conferencia de Berna de 1887.

Pero España optó deliberadamente por el ancho de 1.668 mm (el equivalente a seis pies castellanos de la época). Se ha especulado que esta adopción de ancho obedecía a una forma de protección contra la invasión francesa pese a estar ya en la segunda mitad del siglo XIX. Argumentos más técnicos apuntan a que, siendo España un país de orografía accidentada, las fuertes pendientes de los trazados exigirían que las locomotoras, para aumentar su potencia, tuviesen un cajón de fuego más amplio que el resto de las europeas, lo que obligaría a ensanchar el conjunto mecánico y por ende la vía.

Portugal adoptó el ancho español. Otros países tampoco siguieron estos modelos; la normalización rusa a 1.520 mm se debió a que el zar eligió a un estadounidense defensor de la vía ancha para que dirigiera el primer ferrocarril del país, y Finlandia adoptó el mismo ancho. En la actualidad, el tráfico ferroviario internacional entre países con diferentes anchos de vía se resuelve con vagones provistos de ejes de ancho variable que en las estaciones fronterizas, al cruzar un tramo de transición, automáticamente adoptan el nuevo ancho; no obstante también se mantienen los clásicos transbordos de tren en estas estaciones.

En Estados Unidos, la vía ancha se adoptó en muchas líneas, sobre todo en el sur, y la normalización a 1.435 mm no se aplicó en el ámbito nacional hasta después de la Guerra Civil estadounidense (1861-1865). El control gubernamental más estricto en la construcción de los primeros ferrocarriles europeos se dio en Francia, con el resultado de que en el siglo XIX contaba con la red de líneas troncales mejor planificada del continente y también la mejor preparada para la velocidad.

Expansión

La construcción de vías férreas se expandió a tal ritmo en la década de 1840 que al terminar la misma se habían construido 10.715 km de vía en Gran Bretaña, 6.080 km en los estados alemanes y 3.174 km en Francia. En el resto de Europa Central y del Este, excepto en Escandinavia y los Balcanes, se había puesto en marcha la construcción del ferrocarril. Los viajes en tren pronto se hicieron populares, pero hasta la segunda mitad del siglo XIX la rápida expansión de los ferrocarriles europeos estuvo guiada sobre todo por la necesidad de la naciente industria de transportar productos y la capacidad del ferrocarril para hacerlo a un precio que garantizaba buenos beneficios a los inversores.

En 1914 ya existía casi, excepto en Escandinavia, la red de vías férreas que hoy tiene Europa, una vez terminados los túneles de la gran vía transalpina: el Mont Cenis (o Fréjus) entre Francia e Italia en 1871, el San Gotardo en Suiza en 1882, el Arlberg en Austria en 1883 y en Suiza también el Simplon en 1906 y el Lotschberg en 1913.

En Estados Unidos el desarrollo del ferrocarril se vio espoleado por el deseo de llegar al interior del país desde las ciudades de la costa este, fundadas por los primeros colonos británicos. Tras la inauguración en 1830, en Charleston (Carolina del Sur) del primer ferrocarril de vapor para pasajeros, la construcción de vías férreas pronto avanzó hacia el oeste desde todos los rincones de la costa este. Al cabo de pocos años, los ferrocarriles habían convencido a los comerciantes de su superioridad sobre los canales, no sólo por velocidad y por ser más directos, sino porque funcionaban con cualquier clima, mientras que las vías de agua podían congelarse en invierno y descender a niveles no aptos para la navegación durante el verano. En 1850 el continente tenía ya 14.500 km de vías férreas. En la década siguiente un número cada vez mayor de empresas privadas construyó más vías férreas que en el resto del mundo, con lo que el total de Estados Unidos pasó a más de 48.300 km; Chicago, en el Medio Oeste, convertido de pequeña población en gran ciudad, fue la plataforma de una rápida expansión hacia el sur y el oeste.

La idea de enlazar el este de Estados Unidos con la costa del Pacífico, se vio fomentada por los pioneros establecidos en la costa oeste, que decidieron a su vez iniciar la construcción del ferrocarril hacia el este, convirtiéndose la empresa de ambos tendidos en una carrera por conseguir el mayor número de kilómetros hasta el punto de encuentro; esto convirtió la construcción del ferrocarril en una gesta más que en una obra de ingeniería. Diez mil obreros de la Union Pacific salieron en diciembre de 1865 de Omaha al encuentro de los doce mil de la Central Pacific que partieron en enero de 1863 de Sacramento. El encuentro tuvo lugar el 10 de mayo de 1869 en Promontory Point con el último remache de oro que el presidente Grant clavó con esta oración: “Ojalá siga Dios manteniendo unido a nuestro país como este ferrocarril une los dos grandes océanos del globo”. Con ello quedó establecido el primer ferrocarril transcontinental, que dio paso a otras líneas, como la primera canadiense, Transcontinental Canadiense, MontrealVancouver de 1886, y posteriormente el transeuropeo Orient Express (3.186 km) y el Transiberiano (actualmente 9.297 km).

Elementos de la infraestructura

Balasto

Piedra machacada que se usa en la plataforma ferroviaria, colocada sobre la explanación de la línea, para sostener el tendido de raíles y traviesas, recibir las cargas que desde estos elementos se le transmiten, y drenar el agua de lluvia. Su espesor es variable y suele ir colocada sobre una capa de menor grosor y piedra fina, conocida como subbalasto. En su construcción se utilizan materiales graníticos o basálticos; de formas paralelepipédicas, con caras lisas y aristas cortantes para mejorar la trabazón. El tamaño de machaqueo de las piedras varía entre 2 cm y 5 cm. Es frecuente también la denominación balastro, perfectamente correcta, pero menos usada.

Traviesa

Traviesa de madera
Elemento transversal al eje de la vía que sirve para mantener unidos y a la vez a una distancia fija (galga) a los dos carriles que conforman la vía, así como mantenerlos unidos al balasto. Se fabrican de diversos materiales, entre ellos madera, hierro y hormigón. Las traviesas de hormigón pueden ser monobloque o bibloque, las primeras estan formadas por una sola pieza de hormigón armado, mientras que las traviesas bibloque constan de dos piezas de hormigón unidas por una barra de hierro (riostra). Además, las traviesas de hormigón monobloque pueden ser polivalentes si los carriles se pueden fijar en dos posiciones distintas para permitir la instalación de vías de diferentes anchos.

Tirafondos

Tornillo de sujección que se utiliza para fijar el elemento de fijación del carril a la traviesa.

Pandrol

Pandrol o clips


Clips utilizados en las vías del tren.



Carril

Carril
En las vías férreas, cada una de las barras de hierro o de acero laminado que, formando dos líneas paralelas, sustentan y guían las locomotoras, vagones y coches que ruedan sobre ellas. Son sinónimos de este término el Riel o Rail.

Aparatos de vía

Los aparatos de vía permiten la ramificación y el cruce de los itinerarios del ferrocarril. Se distinguen varios tipos de aparatos de vía.

Los desvíos, que permiten a un itinerario ramificarse en dos o más vías siendo los ejes de las vías tangentes entre sí. Las travesías, que permiten la intersección de dos itinerarios y por lo tanto los ejes de las vías se cortan, y, los cruzamientos, lugares donde dos vías se cruzan, pero sin posibilidad de cambiar de una a otra.

Catenaria

Línea aérea de contacto tendida longitudinalmente sobre las vías que permite a los vehículos provistos de pantógrafo la captación de potencia eléctrica. Las tensiones de alimentación más comunes están comprendidas entre 600 V y 3 kV en corriente continua, o bien 15 ó 25 kV si se trata de electrificación en corriente alterna. En este último caso (CA), la mayor parte de las instalaciones funcionan con corriente monofásica, aunque existen algunas instalaciones trifásicas. La frecuencia de esta corriente suele ser de 50 ó 60 Hz en el caso de 25 kV, y de 50/3 (16 2/3) Hz para 15 kV.

Circuitos de vía y bloqueo

Sistema eléctrico que permite detectar la presencia de un tren en un tramo de vía concreto.

Señalización

Sistema utilizado para controlar el tráfico ferroviario de forma segura, esencialmente para evitar la colisión de los trenes.

Ancho de vía

Se denomina ancho de vía, galga o trocha a la separación entre los carriles, la cual debe coincidir con la separación entre ruedas del material rodante. Se mide entre caras internas, tomando como punto de referencia el ubicado entre 10 mm y 15 mm por debajo de la cara superior del carril, diferencia esta que depende del tipo de carril y de las normas aplicables en el país.

La vía

La vía trabaja como una viga sobre lecho elástico debido a su propio peso y la forma de comportarse del balasto, elemento destinado al apoyo y a la distribución de cargas en el terreno, y a contención. La palabra "balasto" proviene del inglés "ballast" (lastre). Desde el inicio de los ferrocarriles se utilizaban carriles de longitudes reducidas, con juntas de dilatación entre ellos, lo que producía el característico traqueteo de los ferrocarriles, con traviesas de madera tratadas para evitar la putrefacción (fundamentalmente con creosota).

En la actualidad se utilizan principalmente durmientes o traviesas de hormigón pretensado y materiales plásticos sobre los que apoyan rieles soldados con longitudes relativamente grandes y juntas de dilatación más separadas gracias a un diseño más perfeccionado.
